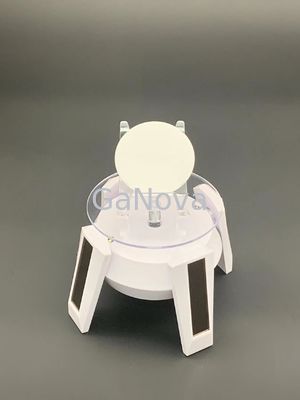

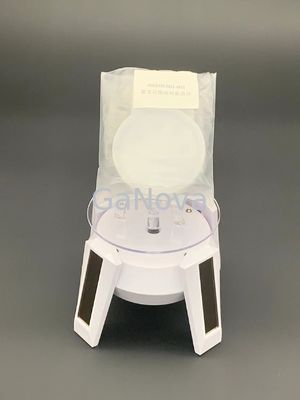

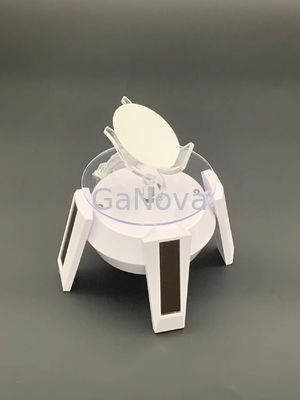

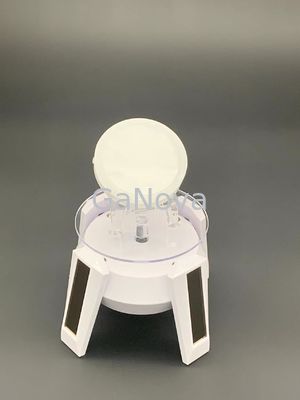

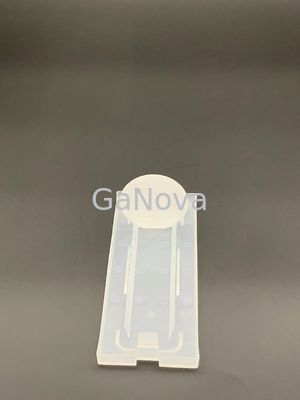

Flacher Kantenwinkel 16 mm gemusterte Vorderseite des Saphirsubstrats

Flacher Kantenwinkel 16 mm gemusterte Vorderseite des Saphirsubstrats
Flacher Kantenwinkel 16 mm gemusterte Vorderseite des Saphirsubstrats Flacher Kantenwinkel 16 mm gemusterte Vorderseite des Saphirsubstrats Flacher Kantenwinkel 16 mm gemusterte Vorderseite des Saphirsubstrats Flacher Kantenwinkel 16 mm gemusterte Vorderseite des Saphirsubstrats Flacher Kantenwinkel 16 mm gemusterte Vorderseite des Saphirsubstrats

Großes Bild :  Flacher Kantenwinkel 16 mm gemusterte Vorderseite des Saphirsubstrats

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD09-001-001
Zahlung und Versand AGB:
Min Bestellmenge: 1
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Zahlungsbedingungen: T/T

Flacher Kantenwinkel 16 mm gemusterte Vorderseite des Saphirsubstrats

Beschreibung
Maß: 50,80 ± 0,10 mm Stärke: 430 ± 10 μm
Flache Kantenbreite: 16 ± 1,0 mm Flacher Kantenwinkel: A-Ebene ±0,2˚
TTV: ≤5 μm Bogen: ≤-8 ~ 0 μm
Rauheit der Vorderseite: ≤0,25nm Rauheit der Rückseite: 0,8 ~ 1,2 μm
Hervorheben:

16 mm gemusterte Saphir-Substrate

,

PSS-Saphir 430 um

,

gemusterte Saphir-Substrate mit flacher Kante

Flachkantenwinkel 16 ± 1,0 mm. Gemusterte Saphirsubstrate. Rauheit der Vorderfläche ≤ 0,25 nm

2 Zoll gemusterte Saphir-Substrate, LED-Chip, Substratmaterial



Gemusterte Saphirsubstrate (PSS) werden hergestellt und in GaN-basierten LEDs verwendet, um die interne Quanteneffizienz durch Reduzierung von GaN-Kristalldefekten zu erhöhen.Sie können auch die externe Quanteneffizienz verbessern, indem sie die Reflexionsfläche vergrößern.

R-Ebenen-Saphirsubstrate werden für die heteroepitaxiale Abscheidung von Silizium bevorzugt.Es wird bei der Herstellung von Halbleiter-, Mikrowellen- und mikroelektronischen IC-Anwendungen verwendet.



2 Zoll gemustertes Saphirsubstrat
Artikel Al2Ö3





Flacher Kantenwinkel 16 mm gemusterte Vorderseite des Saphirsubstrats 0



















Abmessungen 50,80 ± 0,10 mm
Dicke 430 ± 10 μm
Flache Kantenbreite



16 ± 1,0 mm

Flacher Kantenwinkel A-Ebene ± 0,2Ö
TTV ≤5 μm
BOGEN ≤-8 ~ 0 μm
Rauheit der Vorderseite ≤0,25nm
Rauheit der Rückseite 0,8 ~ 1,2 μm
Rand Runden
Laserherstellung zurück



Über uns

Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.





FAQ

F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
