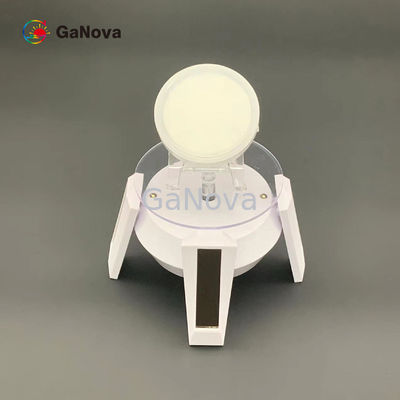

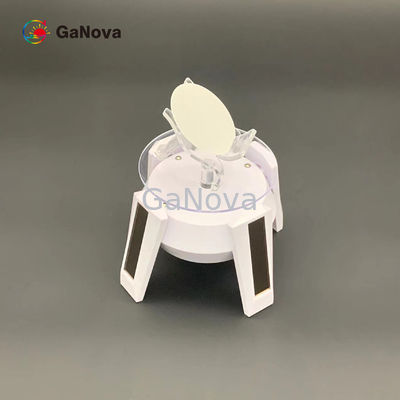

C-Gesicht GaN Substrate

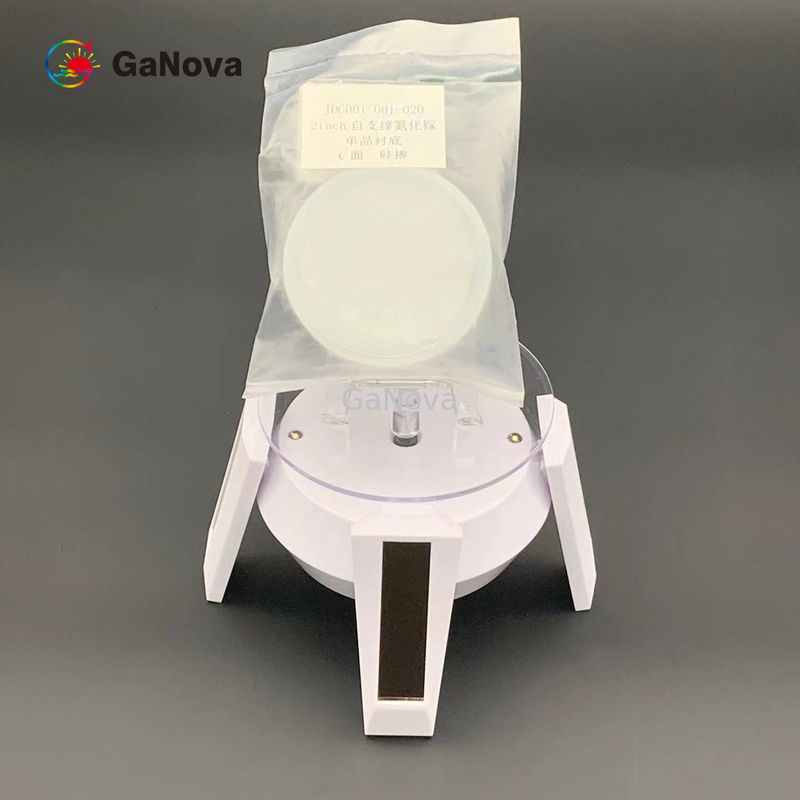

Großes Bild : C-Gesicht GaN Substrate

Produktdetails:

Herkunftsort:	Suzhou China
Markenname:	GaNova
Zertifizierung:	UKAS/ISO9001:2015
Modellnummer:	JDCD01-001-020

Zahlung und Versand AGB:

Verpackung Informationen:	Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 6 Stück oder Einzelwaf
Lieferzeit:	3-4 Wochentage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	10000pcs/Month

Kontakt

C-Gesicht GaN Substrate

Beschreibung

Produktname:	2 Zoll freistehende N-GaNsubstrate	Maße:	50,0 ±0.3mm
Stärke:	400 ± 30μm	Orientierungs-Ebene:	(1 - 100) ±0.1˚, ± 12,5 1mm
TTV:	≤ 10µm	Bogen:	≤ 20μm
Hervorheben:	C-Gesicht GaN Substrate , GaN-Halbleitersubstrat , Si lackierte GaN Substrate

C-Gesicht 2inch Si-lackierte n-artige freistehende einzelne Kristallsubstrat GaN Widerstandskraft < 0="">

Überblick
GaN hat ausgezeichnete materielle Eigenschaften für Gebrauch in den Starkstromgeräten, einschließlich eine hohe Durchbruchsspannung, hohe eine Sättigungsgeschwindigkeit und eine hohe Wärmebeständigkeit. Neue Fortschritte in der Massen-GaN-Wachstumstechnologie haben die Entwicklung von vertikalen Starkstromgeräten wie Schottky-Sperrschichtdioden, p-nFlächendioden und Grabenmetall-oxidhalbleiterfeldeffekttransistoren erleichtert.

2 Zoll freistehende N-GaNsubstrate
	Produktionsebene (P)			Forschung (R)	Attrappe (D)	Anmerkung: (1) 5 Punkte: die miscut Winkel von 5 Positionen sind 0,55 ±0.15o (2) 3 Punkte: das miscut angelt von den Positionen (2, 4, 5) sind 0,55 ±0.15o (3) verwendbarer Bereich: Ausschluss der Peripherie und der Makrodefekte (Löcher)
	P+	P	P
Einzelteil	GaN-FS-C-N-C50-SSP
Maße	50,0 ±0.3 Millimeter
Stärke	400 ± 30 μm
Orientierungsebene	(1 - 100) ±0.1o_, ± 12,5 1 Millimeter
TTV	≤ 15 μm
BOGEN	≤ 20 μm
Widerstandskraft (300K)	≤ 0,02 Ω·cm für N-artiges (Si-lackiert)
GA-Gesichtsoberflächenrauigkeit	≤ 0,3 Nanometer (Polier- und Oberflächenbehandlung für Epitaxie)
N-Gesichtsoberflächenrauigkeit	0,5 μm ~1,5 (Simplex poliert)
C-Fläche (0001) weg vom Winkel in Richtung zur M-Achse (miscut Winkel)	0,55 ± 0,1^O (5 Punkte)	0.55± 0,15^O (5 Punkte)		0,55 ± 0,15^O (3 Punkte)
Durchzug von Versetzungsdichte	≤ 7,5 x 105 cm2	≤ 3 x 106 cm2
Zahl und maximale Größe von Löchern in Ф47 Millimeter in der Mitte	0		≤ 3@1000-μm	≤ 12@1500-μm	≤ 20@3000-μm
Verwendbarer Bereich	> 90%			>80%	>70%
Paket	Verpackt in einem Cleanroom im einzelnen Oblatenbehälter

Über uns

Wir spezialisieren uns, auf, eine Vielzahl von Materialien zu den Oblaten, zu Substraten und zu kundengebundenem optischem Glas-parts.components zu verarbeiten, die auf Elektronik, Optik, Opto Elektronik und vielen anderen Gebieten weitverbreitet sind. Wir auch haben nah mit vielen inländischen gearbeitet und Überseeuniversitäten, Forschungsinstitutionen und Firmen, stellen kundengebundene Produkt und Service für ihre R&D-Projekte zur Verfügung. Es ist unsere Vision zum Beibehalten eines guten Verhältnisses von Zusammenarbeit mit unseren allen Kunden durch unsere guten Rufe.

FAQ

Q: Sind Sie Handelsgesellschaft oder Hersteller?
Wir sind Fabrik.
Q: Wie lang ist Ihre Lieferfrist?
Im Allgemeinen ist es 3-5 Tage, wenn die Waren auf Lager sind.
oder es ist 7-10 Tage, wenn die Waren nicht auf Lager sind, es ist entsprechend Quantität.
Q: Stellen Sie Proben zur Verfügung? ist es frei oder Extra?
Ja könnten wir, die Probe für freie Gebühr anbieten aber tragen nicht die Frachtkosten.
Q: Was ist Ihre Zahlungsfristen?
Zahlungs- <> Zahlung >=5000USD, 80% T/T im Voraus, Balance vor Versand.
