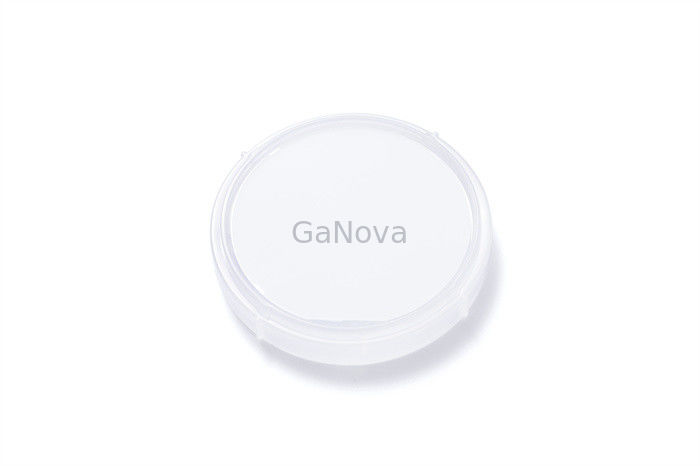

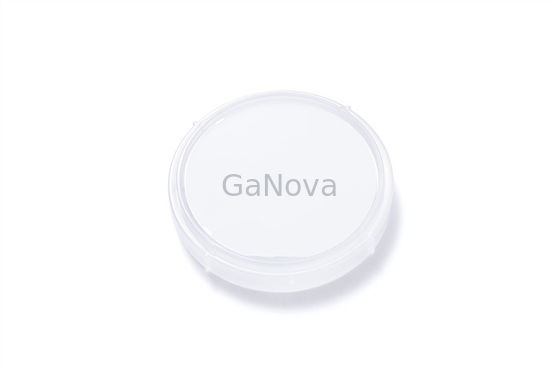

A Ebene gemusterte Saphir-Substrate BOW -8 - 0μm Kantenrundung

A Ebene gemusterte Saphir-Substrate BOW -8 - 0μm Kantenrundung
A Ebene gemusterte Saphir-Substrate BOW -8 - 0μm Kantenrundung

Großes Bild :  A Ebene gemusterte Saphir-Substrate BOW -8 - 0μm Kantenrundung

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD09-001-001
Zahlung und Versand AGB:
Min Bestellmenge: 1
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Zahlungsbedingungen: T/T

A Ebene gemusterte Saphir-Substrate BOW -8 - 0μm Kantenrundung

Beschreibung
Maß: 50,80 ± 0,10 mm Stärke: 430 ± 10 μm
Flache Kantenbreite: 16 ± 1,0 mm Flacher Kantenwinkel: A-Ebene ±0,2˚
TTV: ≤5 μm Bogen: ≤-8 ~ 0 μm
Rauheit der Vorderseite: ≤0,25nm Rauheit der Rückseite: 0,8 ~ 1,2 μm
Hervorheben:

Gemusterte Saphir-Substrate

,

BOW -8um Saphir-Material

,

gemusterte Saphir-Substrate mit rundem Rand

A-Ebene ± 0,2ÖGemusterte Saphir-Substrate BOW ≤-8~0μm Rand rund





Die Bildung von LEDs auf gemusterten Saphirsubstraten ist die kostengünstigste Methode zur Herstellung solcher Vorrichtungen.Diese LEDs weisen eine hochnormalisierte Elektrolumineszenzintensität und eine hohe Lichtextraktionseffizienz auf.

Darüber hinaus reduzieren strukturierte Wafer die Defektdichte und Verluste durch interne Totalreflexion.Diese Vorteile treiben die Einführung von auf Nitridhalbleitern basierenden LEDs durch die Hersteller voran.





2 Zoll gemustertes Saphirsubstrat
Artikel Al2Ö3





A Ebene gemusterte Saphir-Substrate BOW -8 - 0μm Kantenrundung 0



















Abmessungen 50,80 ± 0,10 mm
Dicke 430 ± 10 μm
Flache Kantenbreite



16 ± 1,0 mm

Flacher Kantenwinkel A-Ebene ± 0,2Ö
TTV ≤5 μm
BOGEN ≤-8 ~ 0 μm
Rauheit der Vorderseite ≤0,25nm
Rauheit der Rückseite 0,8 ~ 1,2 μm
Rand Runden
Laserherstellung zurück



Über uns

Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.





FAQ

F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
