Gemusterte 2-Zoll-Saphir-Substrate LED-Chip-Substrat 50,80 mm

Gemusterte 2-Zoll-Saphir-Substrate LED-Chip-Substrat 50,80 mm
Gemusterte 2-Zoll-Saphir-Substrate LED-Chip-Substrat 50,80 mm

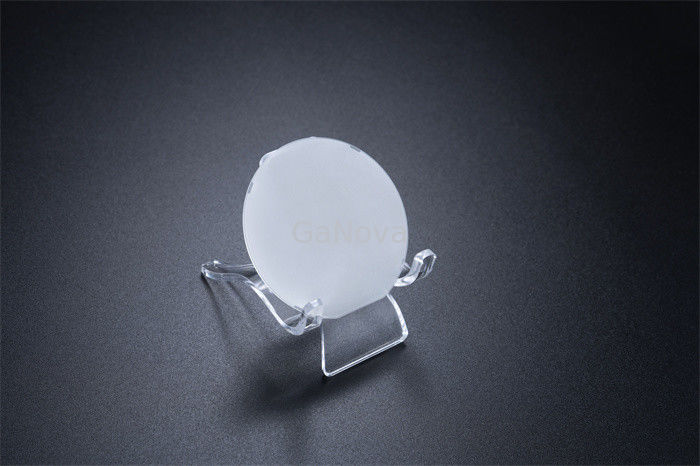

Großes Bild :  Gemusterte 2-Zoll-Saphir-Substrate LED-Chip-Substrat 50,80 mm

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD09-001-001
Zahlung und Versand AGB:
Min Bestellmenge: 1
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Zahlungsbedingungen: T/T

Gemusterte 2-Zoll-Saphir-Substrate LED-Chip-Substrat 50,80 mm

Beschreibung
Maß: 50,80 ± 0,10 mm Stärke: 430 ± 10 μm
Flache Kantenbreite: 16 ± 1,0 mm TTV: ≤5 μm
Bogen: ≤-8 ~ 0 μm Rauheit der Vorderseite: ≤0,25nm
Hervorheben:

Gemusterte 2-Zoll-Saphir-Substrate

,

LED-Chip-Substrat ISO

,

2-Zoll-Saphir-Substrate 50

2 Zoll gemusterte Saphir-Substrate, LED-Chip, Substratmaterial



Gemusterte Saphirsubstrate (PSS) werden hergestellt und in GaN-basierten LEDs verwendet, um die interne Quanteneffizienz durch Reduzierung von GaN-Kristalldefekten zu erhöhen.Sie können auch die externe Quanteneffizienz verbessern, indem sie die Reflexionsfläche vergrößern.

R-Ebenen-Saphirsubstrate werden für die heteroepitaxiale Abscheidung von Silizium bevorzugt.Es wird bei der Herstellung von Halbleiter-, Mikrowellen- und mikroelektronischen IC-Anwendungen verwendet.



2 Zoll gemustertes Saphirsubstrat
Artikel Al2Ö3





Gemusterte 2-Zoll-Saphir-Substrate LED-Chip-Substrat 50,80 mm 0



















Abmessungen 50,80 ± 0,10 mm
Dicke 430 ± 10 μm
Flache Kantenbreite



16 ± 1,0 mm

Flacher Kantenwinkel A-Ebene ± 0,2Ö
TTV ≤5 μm
BOGEN ≤-8 ~ 0 μm
Rauheit der Vorderseite ≤0,25nm
Rauheit der Rückseite 0,8 ~ 1,2 μm
Rand Runden
Laserherstellung zurück



Über uns

Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.





FAQ

F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
