Einzelnes Kristallsubstrat GaN

Großes Bild : Einzelnes Kristallsubstrat GaN

Produktdetails:

Herkunftsort:	Suzhou China
Markenname:	GaNova
Zertifizierung:	UKAS/ISO9001:2015
Modellnummer:	JDCD01-001-020

Zahlung und Versand AGB:

Verpackung Informationen:	Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 6 Stück oder Einzelwaf
Lieferzeit:	3-4 Wochentage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	10000pcs/Month

Kontakt

Einzelnes Kristallsubstrat GaN

Beschreibung

Produktname:	2 Zoll freistehende N-GaNsubstrate	Maße:	50,0 ±0.3mm
Stärke:	400 ± 30μm	Orientierungs-Ebene:	(1 - 100) ±0.1˚, ± 12,5 1mm
TTV:	≤ 10µm	Bogen:	≤ 20μm
Hervorheben:	GaN-Einkristallsubstrat , Gan-Epi-Wafer 400 um , UKAS-Einkristallsubstrat

Si-dotiertes 2-Zoll-C-Flächen-Si-dotiertes freistehendes GaN-Einkristallsubstrat vom n-Typ Widerstand < 0,05 Ω·cm Leistungsbauelement/Laserwafer

Überblick
Eines der Schlüsselverfahren zur Herstellung dieser Bauelemente ist eine leichte n-Typ-Dotierung von GaN mit einer geringen Rest-Fremdstoffkonzentration in der Größenordnung von 1015 cm-3 oder weniger.Trotz intensiver Forschungsbemühungen blieb die Leistung von GaN-basierten Leistungsbauelementen aufgrund eines unausgereiften epitaxialen Wachstumsprozesses unzureichend.

Freistehende 2-Zoll-N-GaN-Substrate
	Produktionsniveau (P)			ReSOhrH(R)	Schnuller(D)	Notiz: (1) 5 Punkte: Die Fehlschnittwinkel von 5 Positionen betragen 0,55 ± 0,15^Ö (2) 3 Punkte: Die Fehlschnittwinkel der Positionen (2, 4, 5) betragen 0,55 ± 0,15^Ö (3) Nutzfläche: Ausschluss von Rand- und Makrodefekten (Löchern)
	P+	P	P-
Artikel	GaN-FS-CN-C50-SSP
Maße	50,0 ±0,3 mm
Dicke	400 ± 30 μm
Orientierung flach	(1-100) ±0,1^Ö_,12,5 ± 1 mm
TTV	≤ 15 μm
BOGEN	≤ 20 μm
Widerstand (300 K)	≤ 0,02 Ω·cm für N-Typ (Si-dotiert)
Ga Gesicht Oberflächenrauheit	≤ 0,3 nm (poliert und Oberflächenbehandlung für Epitaxie)
Rauheit der N-Oberfläche	0,5 ~1,5 μm (einseitig poliert)
C-Ebene (0001) Abweichungswinkel zur M-Achse (Fehlschnittwinkel)	0,55 ± 0,1^Ö (5 Punkte)	0,55 ± 0,15^Ö (5 Punkte)		0,55 ± 0,15^Ö (3 Punkte)
Threading-Versetzungsdichte	≤ 7,5 x 10⁵cm^-2	≤ 3 x 10⁶cm^-2
Anzahl und maximale Größe der Löcher in Ф47 mm in der Mitte	0		≤ 3 bei 1000 μm	≤ 12 bei 1500 μm	≤ 20 bei 3000 μm
Nutzfläche	> 90 %			>80%	>70%

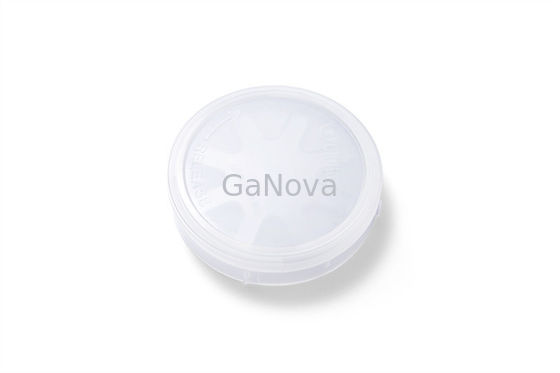

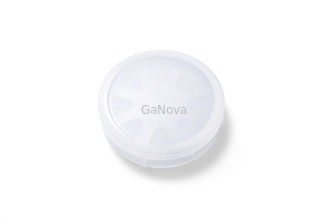

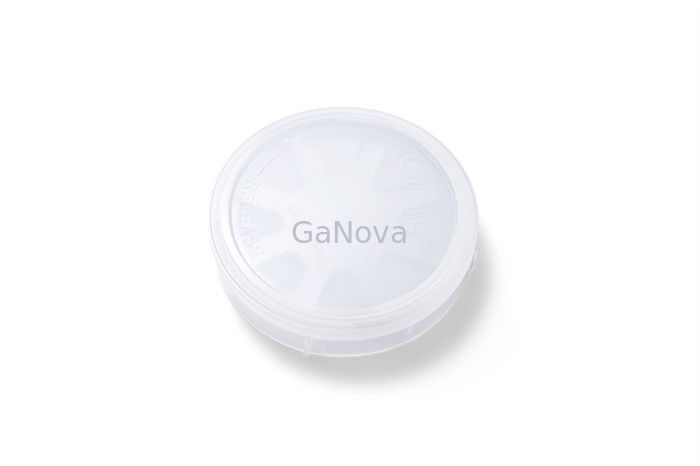

Paket	Verpackt in einem Reinraum in einem einzelnen Waferbehälter

Über uns

Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.

FAQ

F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
