Schwellenstrom 0,5 A Laserdiodenchip Laserdrucksteilheit Wirkungsgrad 1,0 W/A

Großes Bild : Schwellenstrom 0,5 A Laserdiodenchip Laserdrucksteilheit Wirkungsgrad 1,0 W/A

Produktdetails:

Herkunftsort:	Suzhou China
Markenname:	GaNova

Zahlung und Versand AGB:

Verpackung Informationen:	Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Zahlungsbedingungen:	T/T

Kontakt

Schwellenstrom 0,5 A Laserdiodenchip Laserdrucksteilheit Wirkungsgrad 1,0 W/A

Beschreibung

Paket-Art:	Oberflächenmontage, Standardpaket	Art:	Laserdiode
Anwendung:	Laserdruck	Betriebstemperatur:	15-55℃
Wellenlänge:	915nm	Spitzenleistung:	10
Steigungseffizienz:	1,0 W/A	Emittergröße:	94 μm
Hervorheben:	0.5A Laser Diode Chip , 5 A Laserdiodenchip , 915-nm-Chip auf Submount

Schwellenstrom 0,5 A Laserdiodenchip Laserdrucksteilheit Wirkungsgrad 1,0 W/A

915 nm 10 W COS-Diodenlaserchip im Submount-Design

Die Lichtquelle wird durch Flip-Chip-Bonden direkt auf dem Si-Substrat integriert, was einen Hochtemperaturbetrieb ermöglicht, und Punktgrößenkonverter werden für eine effiziente Kopplung mit dem Si-Wellenleiter verwendet.Eine InGaAs/InP-Metall-Halbleiter-Metall (MSM)-Struktur wird unter Verwendung von Wafer-Bonding-Techniken integriert und für die Photodetektion verwendet, und es wird eine hohe Empfindlichkeit demonstriert.

Optisch
Mittlere Wellenlänge	915nm
Ausgangsleistung	10 W
Spektralbreite FWHM	≤6nm
Steigungseffizienz	1,0 W/A
Schnelle Achsendivergenz	60Grad
Langsame Achsendivergenz	11 Grad
Polarisationsmodus	TE
Emittergröße	94um
Elektrisch
Schwellenstrom	0,5 A
Betriebsstrom	12A
Betriebsspannung	1,65 V
Leistungsumwandlungseffizienz	58%
Thermal
Betriebstemperatur	15-55℃
Lagertemperatur	-30-70℃
Wellenlänge Temp.Koeffizient	0,3 nm/℃

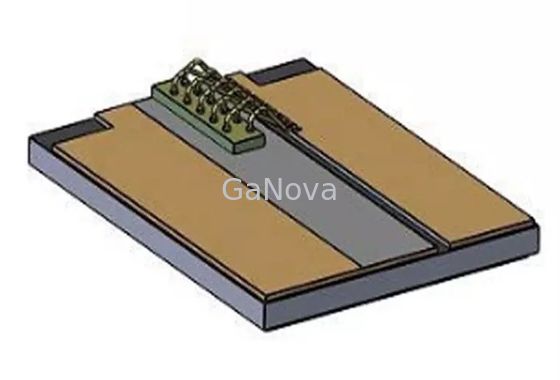

Zeichnung

Schwellenstrom 0,5 A Laserdiodenchip Laserdrucksteilheit Wirkungsgrad 1,0 W/A 0

FAQ

Q1: Welche Zahlungsmethoden unterstützen Sie?
T/T und Western Union, für Ihre Wahl

Q2: Wie lange kann ich das Paket erhalten?
Normalerweise 1-2 Wochen FedEx, DHL Express, UPS, TNT

Q3: Was ist die Vorlaufzeit?
Standardprodukte sind alle auf Lager.Versand per Express innerhalb von 3~4 Werktagen.Kundenspezifischer Stapel benötigt 15 Arbeitstage.

Q4: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Hersteller mit mehr als 11 Jahren Erfahrung und bieten allen Kunden auch die technische Lösung.

Q5: Können Sie Ihre Qualität garantieren?
Natürlich sind wir einer der renommiertesten Hersteller in China.Qualität ist für uns das Wichtigste, wir legen großen Wert auf unseren guten Ruf.Beste Qualität ist dabei immer unser Prinzip.
