Produktdetails:
|
| Maße: | φ50.8mm±0.1mm, VON (1-100), Al Face, Rand 16.0± 1.0mm lokalisierend | Substrat: | Saphir (einfache oder doppelte Seiten poliert) |
|---|---|---|---|
| Leitungs-Art: | Halb-Isolieren | Rand-Ausschlusszone: | <2mm |
| Oberflächenrauigkeit: | Ra < 1,5 nm (10 * 10 μm) | Produktname: | Aluminium-Nitrid-Oblate |
| XRD FWHM von (002): | ≤80arcsec, ≤100arcsec, ≤120arcsec, ≤160arcsec | XRD FWHM von (102): | ≤650arcsec, ≤550arcsec, ≤450arcsec, ≤400arcsec |
| Hervorheben: | C-Plane-Saphir-Wafer,Aln-Substrat 50,8 mm |
||
C-Ebene (0001) ± 1ÖAIN auf Saphirwafer Saphir (einseitig oder doppelseitig poliert)

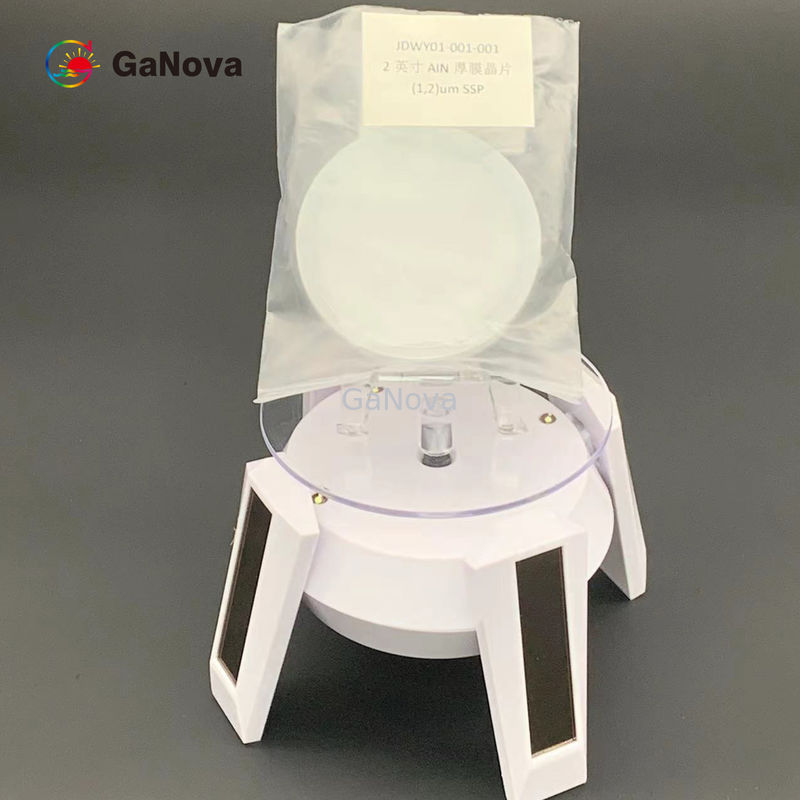

2-Zoll-Dickfilm (1,2) Um AIN auf Saphirwafer SSP XRD FWHM von (002) ≤ 80 Bogensekunden (102) ≤ 650 Bogensekunden UV-Desinfektions-LED-Chip
Das AlN-Substrat ist eines der beliebtesten Keramiksubstrate mit ausgezeichneter Hitzebeständigkeit, hoher mechanischer Festigkeit, Abriebfestigkeit und geringem dielektrischem Verlust.Die Oberfläche des AlN-Substrats ist ziemlich glatt und weist eine geringe Porosität auf.Aluminiumnitrid hat eine höhere Wärmeleitfähigkeit im Vergleich zu Aluminiumoxid-Substrat, es ist etwa 7 bis 8 mal so hoch.AlN-Substrat ist ein hervorragendes elektronisches Gehäusematerial.
Wir bieten AlN-Substrate für eine breite Palette von Anwendungen, einschließlich Dünnfilm- und Dickfilm-Mikroelektronik, Hochleistungs- und Hochfrequenzschaltkreis-HF-/Mikrowellenkomponenten und Kondensatoren oder Widerstände. Kontaktieren Sie uns für weitere Produktinformationen zu Keramikwafern.
| Artikel | AlN-TCU-C50 | ||
| Maße | φ50,8 mm ± 0,1 mm, OF(1-100), Al-Fläche, Positionierungskante 16,0 ± 1,0 mm | ||
| Substrat | Saphir (einseitig oder doppelseitig poliert) | ||
| Dicke | 1 ~ 5 μm | ||
| Orientierung |
C-Ebene (0001) ± 1Ö |
||
| Leitungstyp | Halbisolierend | ||
| Kristalline Qualität | Dicke | XRD FWHM von (002) | XRD FWHM von (102) |
| [1,2)μm | ≤80 Bogensekunden | ≤650 Bogensekunden | |
| [2,3)μm | ≤100 Bogensekunden | ≤550 Bogensekunden | |
| [3,4)μm | ≤120 Bogensekunden | ≤450 Bogensekunden | |
| [4,5)μm | ≤160 Bogensekunden | ≤400 Bogensekunden | |
| Rand-Ausschlusszone |
<2mm |
||
| Oberflächenrauheit | Ra < 1,5 nm (10 * 10 μm) | ||
| Paket | Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwaferbehältern. | ||
Über uns
Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.
FAQ
F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
