0,001–100 Ohm-cm Siliziumwafer P-Typ-Bor-Dotierstoff

Bescheinigung
CHINA Shanghai GaNova Electronic Information Co., Ltd. zertifizierungen
Ich bin online Chat Jetzt

0,001–100 Ohm-cm Siliziumwafer P-Typ-Bor-Dotierstoff

0,001–100 Ohm-cm Siliziumwafer P-Typ-Bor-Dotierstoff
0,001–100 Ohm-cm Siliziumwafer P-Typ-Bor-Dotierstoff

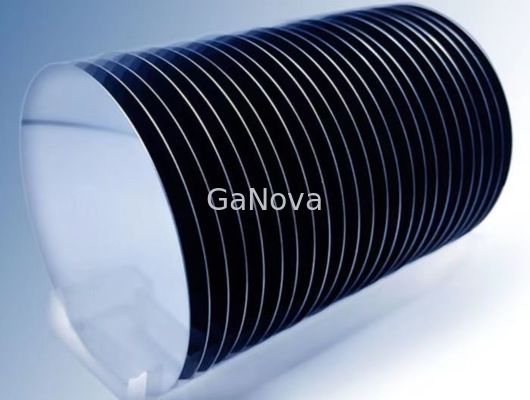

Großes Bild :  0,001–100 Ohm-cm Siliziumwafer P-Typ-Bor-Dotierstoff

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD06-001-002
Zahlung und Versand AGB:
Min Bestellmenge: 1
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 50000pcs/month

0,001–100 Ohm-cm Siliziumwafer P-Typ-Bor-Dotierstoff

Beschreibung
Durchmesser: 2" Grad: Haupt
Wachstums-Methode: CZ Orientierung: <1-0-0><1-1-1>,<1-1-0>
Art/Dopant: P-Art/Bor, n-Art/Phos, N Type/As, N Type/Sb Dicke (μm): 279
Dickentoleranz: Standard-± 25μm, maximales Fähigkeiten ± 5μm Widerstandskraft: 0.001-100 Ohmcm
Oberflächen beendet: P/E, P/P, E/E, G/G TTV (μm): Standard-<10μm, maximales Capabilities<5μm
Bogen/Verzerrung: Standard-<40μm, maximales Capabilities<20μm Partikel: <10>
Hervorheben:

100 Ohm-cm Siliziumwafer P-Typ

,

279 um Silizium-Epitaxiewafer

,

Siliziumwafer-Bor-Dotierstoff

0,001–100 Ohm-cm Siliziumwaferpartikel < 10 bei 0,5 μm < 10 @ 0,3 μm < 10 @ 0,2 μM

2-Zoll-Siliziumwafer-MEMS-Geräte, integrierte Schaltkreise, dedizierte Substrate für diskrete Geräte




Überblick

Je nachdem, wie stark das Silizium dotiert wurde, kann der Halbleiter als extrinsisch oder entartet betrachtet werden.Extrinsische Halbleiter wären leicht bis mäßig dotiert, während degenerierte Halbleiter aufgrund der hohen Dotierungsgrade, die während der Herstellung auftreten, eher als Leiter wirken.





Spezifikation

Siliziumwafer

Durchmesser



2"/3"/4"/5"/6"/8"/12"
Grad Prime
Wachstum Methode CZ
Orientierung <1-0-0>,<1-1-1>,<1-1-0>
Typ/Dotierstoff P-Typ/Bor, N-Typ/Phos, N-Typ/As, N-Typ/Sb
Dicke (μm) 279/380/525/625/675/725/775
Dicke Toleranz Standard ± 25 μm, maximale Kapazität/en ± 5 μm
Widerstand 0,001-100 Ohm-cm
Oberfläche Fertig P/E,P/P,E/E,G/G
TTV (μm) Standard <10 μm, maximale Fähigkeiten <5 μm
Bogen/Kette Standard <40 μm, maximale Fähigkeiten <20 μm
Partikel <10@0,5 μm;<10@0,3 μm;<10@0,2 μm;
