Produktdetails:
|
| Produktname: | DAD3350 Automatische Würfelsäge | max. Werkstückgröße: | Φ8 Zoll (250 mm × 250 mm, Φ300 mm benutzerdefinierte Spezifikation) |
|---|---|---|---|
| Anwendung: | 1,8 kW, 2,2 kW | Maschinenabmessungen (B×T×H) mm: | 900 × 1.050 × 1.800 |
| Leistung: | Stall | Maschinen-Gewicht: | Ca. 1.200kg |
| X-Achse Schnittbereich: | 260mm | X-Achse Schnittgeschwindigkeit: | 0,1 ~ 600 mm/s |
| Hervorheben: | 8-Zoll-Wafer-Würfelmaschine,Wafer-Schneidemaschine 260 mm,Wafer-Würfelmaschine X-Achse |
||

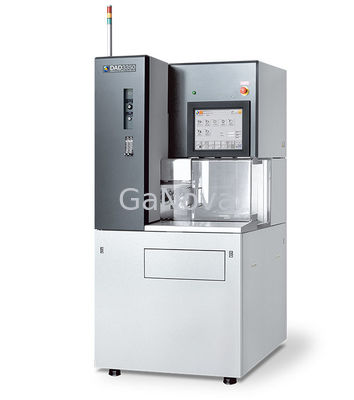

DAD3350 Wafer Dicing Machine X-Achse Schnittbereich 260 mm 1,8 KW, 2,2 KW
Prozessqualität
Durch die Verwendung eines Brückenrahmens mit hoher Steifigkeit und einer Stützstruktur des vorderen Spindelabschnitts, die Wärmeschrumpfung und Vibrationen verhindert, kann ein stabilerer Verarbeitungspunkt erreicht werden.
Prozesskontrollen
Automatische Ausrichtung, Autofokus, automatische Schnittfugenprüfung und andere Bilderkennungsfunktionen wurden installiert, um die Produktivität der Geräte zu verbessern.Darüber hinaus enthält das Mikroskop einen Luftblasmechanismus und einen Objektivverschluss, um eine Kontamination zu verhindern.Optional kann ein Mikroskop mit geringer Vergrößerung zur groben Ausrichtung hinzugefügt werden.Durch die Zustandsüberwachung sind die Verarbeitungsbedingungen und verschiedene andere Zustände jederzeit bekannt.Erweiterte Prozesssteuerungsfunktionen können optional hinzugefügt werden, einschließlich eines Schneidwassermanagementsystems auf dem Bildschirm zur Steuerung des Schneidwasserflusses.
Spezifikationen
|
Spezifikation |
Einheit |
1,8 kW |
2,2 kW |
|
|---|---|---|---|---|
|
max.Werkstückgröße |
- |
Φ8 Zoll (250 mm × 250 mm, Φ300 mm benutzerdefinierte Spezifikation) |
||
|
X-Achse |
Schnittbereich |
mm |
260 |
|
|
Schneidgeschwindigkeit |
mm/s |
0,1 ~ 600 |
||
|
Y-Achse |
Schnittbereich |
mm |
260 |
|
|
Indexschritt |
mm |
0,0001 |
||
|
Genauigkeit der Indexpositionierung |
mm |
0,002/260 |
||
|
Z-Achse |
max.Schlaganfall |
mm |
32.2 |
31.4 |
|
Bewegliche Auflösung |
mm |
0,00005 |
||
|
Wiederholgenauigkeit |
mm |
0,001 |
||
|
θ-Achse |
max.Drehwinkel |
Grad |
380 |
|
|
Spindel |
Nenndrehmoment |
N・m |
0,29 |
0,70 |
|
Drehzahlbereich |
Minute-1 |
6.000 ～ 60.000 |
3.000 ～ 30.000 |
|
|
Maschinenabmessungen (B×T×H) |
mm |
900 × 1.050 × 1.800 |
||
|
Maschinengewicht |
kg |
Ca.1.200 |
||
* Aussehen, Eigenschaften, Spezifikationen und andere Details des Produkts können sich aufgrund technischer Änderungen ändern.
* Bitte lesen Sie das Standard-Spezifikationsblatt vor der Verwendung sorgfältig durch.
