Produktdetails:
|
| Produktname: | DAD3350 Automatische Würfelsäge | max. Werkstückgröße: | Φ8 Zoll (250 mm × 250 mm, Φ300 mm benutzerdefinierte Spezifikation) |
|---|---|---|---|
| Anwendung: | 1,8 kW, 2,2 kW | Maschinenabmessungen (B×T×H) mm: | 900 × 1.050 × 1.800 |
| Leistung: | Stall | Maschinen-Gewicht: | Ca. 1.200kg |
| X-Achse Schnittbereich: | 260mm | X-Achse Schnittgeschwindigkeit: | 0,1 ~ 600 mm/s |
| Hervorheben: | 2,2 kW Wafer-Dicing-Maschine,Silizium-Wafer-Schneidemaschine 1 |
||
DAD3350 Wafer-Dicing-Maschine Automatische Dicing-Säge X-Achsen-Schnittbereich 260 mm
Unterstützt eine Vielzahl von Anwendungen
Der DAD3350 kann Werkstücke mit einer Größe von maximal Φ8 Zoll oder 250 x 250 mm handhaben (benutzerspezifische Spezifikation).Standardmäßig ist eine 1,8-kW-Spindel ausgestattet.Durch die Auswahl einer 2,2 kW High-Torque-Spindel (optional) ist die Bearbeitung von Silizium bis hin zu schwer zu bearbeitenden Materialien wie Keramik möglich.Unterstützung für Klingen von bis zu Φ5 Zoll ist mit benutzerdefinierten Spezifikationen möglich.Zusätzlich kann optional die Ausrichtfunktion für mehrfach montierte Werkstücke hinzugefügt werden.
Verbesserter Durchsatz
Der DAD3350 erreicht eine Verbesserung des Durchsatzes, indem er die Geschwindigkeit jeder Achse erhöht.
Benutzerfreundlichkeit
Die Bedienbarkeit wird durch die Installation eines LCD-Touchscreens und einer grafischen Benutzeroberfläche (GUI) verbessert.Eine einfache Bedienung wird durch eine visuelle Anzeige erreicht, die Verarbeitungsbedingungen und verschiedene Status mit Symboltasten anzeigt.Darüber hinaus wurden Gemeinsamkeiten in der Bedienung berücksichtigt, um einen einfachen Austausch von der 300/500-Serie (bestehende Modelle) zu erreichen.
Prozessqualität

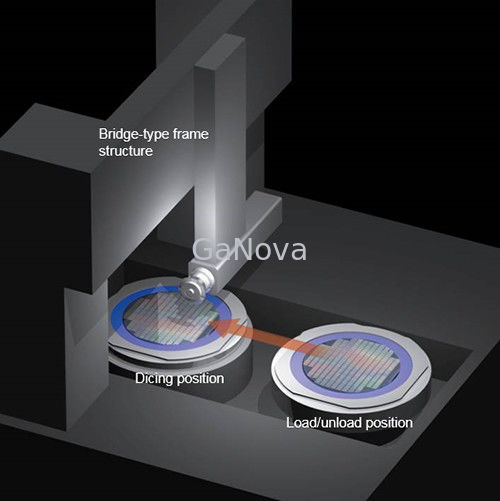

Durch die Verwendung eines Brückenrahmens mit hoher Steifigkeit und einer Stützstruktur des vorderen Spindelabschnitts, die Wärmeschrumpfung und Vibrationen verhindert, kann ein stabilerer Verarbeitungspunkt erreicht werden.
Prozesskontrollen
Automatische Ausrichtung, Autofokus, automatische Schnittfugenprüfung und andere Bilderkennungsfunktionen wurden installiert, um die Produktivität der Geräte zu verbessern.Darüber hinaus enthält das Mikroskop einen Luftblasmechanismus und einen Objektivverschluss, um eine Kontamination zu verhindern.Optional kann ein Mikroskop mit geringer Vergrößerung zur groben Ausrichtung hinzugefügt werden.Durch die Zustandsüberwachung sind die Verarbeitungsbedingungen und verschiedene andere Zustände jederzeit bekannt.Erweiterte Prozesssteuerungsfunktionen können optional hinzugefügt werden, einschließlich eines Schneidwassermanagementsystems auf dem Bildschirm zur Steuerung des Schneidwasserflusses.
Spezifikationen
|
Spezifikation |
Einheit |
1,8 kW |
2,2 kW |
|
|---|---|---|---|---|
|
max.Werkstückgröße |
- |
Φ8 Zoll (250 mm × 250 mm, Φ300 mm benutzerdefinierte Spezifikation) |
||
|
X-Achse |
Schnittbereich |
mm |
260 |
|
|
Schneidgeschwindigkeit |
mm/s |
0,1 ~ 600 |
||
|
Y-Achse |
Schnittbereich |
mm |
260 |
|
|
Indexschritt |
mm |
0,0001 |
||
|
Genauigkeit der Indexpositionierung |
mm |
0,002/260 |
||
|
Z-Achse |
max.Schlaganfall |
mm |
32.2 |
31.4 |
|
Bewegliche Auflösung |
mm |
0,00005 |
||
|
Wiederholgenauigkeit |
mm |
0,001 |
||
|
θ-Achse |
max.Drehwinkel |
Grad |
380 |
|
|
Spindel |
Nenndrehmoment |
N・m |
0,29 |
0,70 |
|
Drehzahlbereich |
Minute-1 |
6.000 ～ 60.000 |
3.000 ～ 30.000 |
|
|
Maschinenabmessungen (B×T×H) |
mm |
900 × 1.050 × 1.800 |
||
|
Maschinengewicht |
kg |
Ca.1.200 |
||
* Aussehen, Eigenschaften, Spezifikationen und andere Details des Produkts können sich aufgrund technischer Änderungen ändern.
* Bitte lesen Sie das Standard-Spezifikationsblatt vor der Verwendung sorgfältig durch.
