Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD01-001-001
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 6 Stück oder Einzelwaf
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000pcs/Month

Fläche 10*10.5mm2 GaN Single Crystal Substrate C (0001) weg vom Winkel in Richtung zur M-Achse 0,35 ±0.15°

Beschreibung
Maße: 10 x 10,5 mm² Stärke: 350 ±25µm
Orientierung: C-Ebene (0001) Abweichungswinkel zur M-Achse 0,35 ±0,15° TTV: ≤ 10µm
Bogen: - 10µm ≤ BOGEN ≤ 10µm Makrodefekt-Dichte: ² 0cm⁻
Verwendbarer Bereich: > 90% (Randausschluß) Produktname: GaN Epitaxial Wafer
Hervorheben:

00

10*10.5mm ² C-Gesicht UNO-lackierte n-artige freistehende einzelne Kristallsubstrat GaN Widerstandskraft < 0="">


Überblick
Die Eigenschaften sind hohe kristallene, gute Einheitlichkeit und überlegene Oberflächenbeschaffenheit. GaN-Substrate werden für LD-Anwendungen benutzt (violett, blau und grün).
Außerdem ist Entwicklung für Energie und Hochfrequenzanwendung des elektronischen Geräts weitergekommen.

10 x 10,5 mm2 freistehender GaN Substrates
Einzelteil GaN-FS-C-U-S10 GaN-FS-C-N-S10 GaN-FS-C-SI-S10

Fläche 10*10.5mm2 GaN Single Crystal Substrate C (0001) weg vom Winkel in Richtung zur M-Achse 0,35 ±0.15° 0

Anmerkungen:
Ein Kreisbogenwinkel (R < 2="" mm="">

Maße 10 x 10,5 Millimeter2
Stärke µm 350 ±25
Orientierung C-Fläche (0001) weg vom Winkel in Richtung zur M-Achse 0,35 ±0.15°
Leitungs-Art N-artig N-artig Halb-Isolieren
Widerstandskraft (300K) < 0=""> < 0=""> > 106 Ω·cm
TTV ≤ 10 µm
Bogen - 10 µm ≤ BOGEN ≤ 10 µm
GA-Gesichts-Oberflächenrauigkeit < 0=""> oder < 0="">
N-Gesichts-Oberflächenrauigkeit 0,5 μm ~1,5
Wahl: 1~3 Nanometer (feiner Boden); < 0="">
Versetzungsdichte Von 1 x 105 bis 3 x 106 cm2 (berechnet durch CL) *
Makrodefekt-Dichte 0 cm2
Verwendbarer Bereich > 90% (Randausschluß)

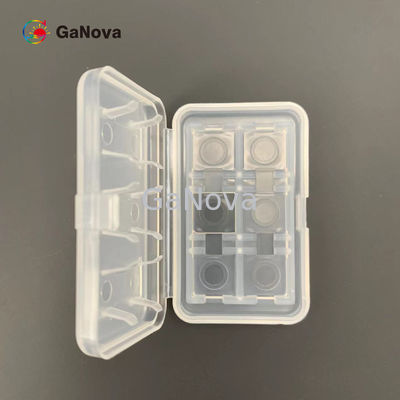

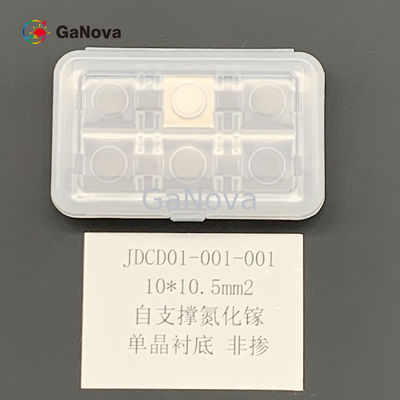

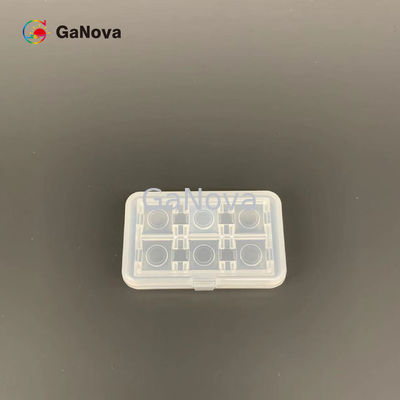

Paket Verpackt in einer Reinraumumwelt der Klasse 100, 6 PCS im Behälter, unter einer Stickstoffatmosphäre

*National Standards von China (GB/T32282-2015)

Fläche 10*10.5mm2 GaN Single Crystal Substrate C (0001) weg vom Winkel in Richtung zur M-Achse 0,35 ±0.15° 1
