Produktdetails:
|
| Oberflächenorientierung: | Ein-Fläche (11-20) | Produktname: | 50mm Sapphire Substrate Wafer |
|---|---|---|---|
| Material: | Hoher Reinheitsgrad Al ₂ O ₃ (>99.995%) | Stärke: | 430 ± 10 μm |
| R-Fläche: | R9 | Durchmesser: | 50,8 ±0.10 |
| Hervorheben: | Sapphire Substrate 440um,einzelner Kristallsaphir 50mm,Flache Sapphire Substrate |
||

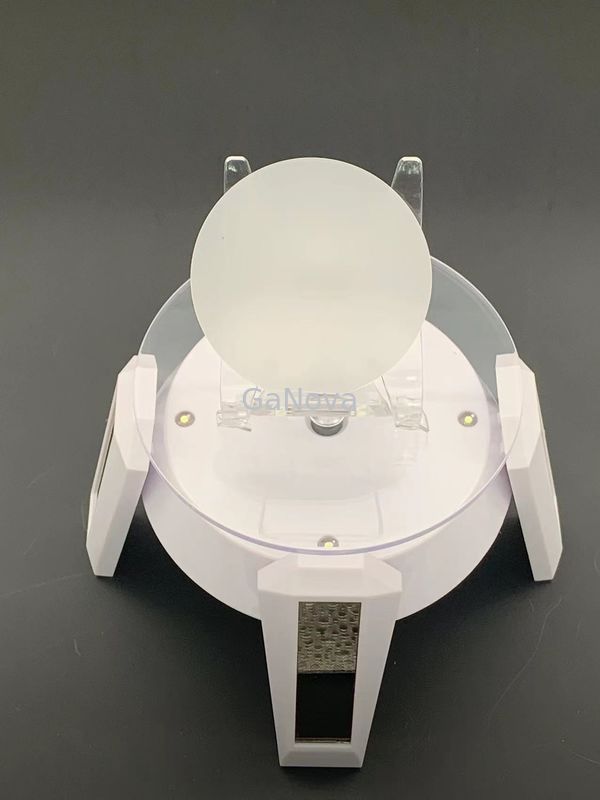

50mm Sapphire Substrate Wafer Thk 430μm der Länge (Millimeter) 16 LED-Chip
JDCD08-001-001 Saphirsubstratoblate des Durchmesser-50mm, Thk 430μm, Kristallrichtung C/M0.2, der Länge (Millimeter) 16 LED-Chip, Substratmaterial
Das Material wird gewachsen und orientiert, und Substrate werden zu einer freien Epi-bereiten Oberfläche des extrem glatten Schadens auf einen oder beiden Seiten der Oblate fabriziert und poliert. Eine Vielzahl von Oblatenorientierungen und Größen bis 6" Durchmesser sind verfügbar.
Ein-Flächensaphirsubstrate - werden normalerweise für die hybriden Mikroelektronischen Anwendungen benutzt, die eine einheitliche Dielektrizitätskonstante erfordern und in hohem Grade Eigenschaften isolieren.
C-Flächensubstrate - neigen Sie, für lll-V und ll-Vl Mittel, wie GaN, für helle blaue und grüne LED und die Laserdioden verwendet zu werden.
R-Flächensubstrate - diese werden für die hetero-Epitaxial- Absetzung des Silikons verwendet in Mikroelektronischen IC-Anwendungen bevorzugt.
|
Parameter |
Spezifikation | ||
| Einheit | Ziel | Toleranz | |
| Material | Hoher Reinheitsgrad Al2O3 (>99.995%) | ||
| Durchmesser | Millimeter | 50,8 | ±0.10 |
| Stärke | μm | 430 | ±10 |
| Oberflächenorientierung | Ein-Fläche (11-20) | ||
| - Weg vom Winkel in Richtung zur M-Achse | Grad | 0,00 | ±0.10 |
| - Weg vom Winkel in Richtung zur Ein-Achse | Grad | 0,00 | ±0.10 |
| Flache Orientierung | C-Fläche (0001) | ||
| - Flacher Offsetwinkel | Grad | 0,0 | ±0.2 |
| Flache Länge | Millimeter | 16,0 | ±1 |
| R-Fläche | R9 | ||
| Vordere Oberflächenrauigkeit (Ra) | Nanometer | <0.3 | |
| Hintere Oberflächenrauigkeit | μm | 0.9~1.2μm | |
| Vordere Oberflächenbeschaffenheit | Spiegel polierte, EPI-bereit | ||
| Oblatenrand | R-artig | ||
| Abschrägungsumfang | μm | 80-160 | |
| Öffnungswinkeleinheitswinkel zwischen flachem Rand und rundem Rand | Millimeter | R=9 | |
| TTV | μm | ≤5 | |
| LTV (5x5mm) | μm | ≤1.5 | |
| Bogen | μm | 0~-5 | |
| Verzerrung | μm | ≤10 | |
| Laser-Kennzeichen | Wie Kunde erfordert | ||
Über uns
Wir spezialisieren uns, auf, eine Vielzahl von Materialien zu den Oblaten, zu Substraten und zu kundengebundenem optischem Glas-parts.components zu verarbeiten, die auf Elektronik, Optik, Opto Elektronik und vielen anderen Gebieten weitverbreitet sind. Wir auch haben nah mit vielen inländischen gearbeitet und Überseeuniversitäten, Forschungsinstitutionen und Firmen, stellen kundengebundene Produkt und Service für ihre R&D-Projekte zur Verfügung. Es ist unsere Vision zum Beibehalten eines guten Verhältnisses von Zusammenarbeit mit unseren allen Kunden durch unsere guten Rufe.
FAQ
Q: Sind Sie Handelsgesellschaft oder Hersteller?
Wir sind Fabrik.
Q: Wie lang ist Ihre Lieferfrist?
Im Allgemeinen ist es 3-5 Tage, wenn die Waren auf Lager sind.
oder es ist 7-10 Tage, wenn die Waren nicht auf Lager sind, es ist entsprechend Quantität.
Q: Stellen Sie Proben zur Verfügung? ist es frei oder Extra?
Ja könnten wir, die Probe für freie Gebühr anbieten aber tragen nicht die Frachtkosten.
Q: Was ist Ihre Zahlungsfristen?
Zahlungs- <>
Zahlung >=5000USD, 80% T/T im Voraus, Balance vor Versand.
