Beschreibung
Produktname: Sapphire Substrate Wafer Oberflächenorientierung: Ein-Fläche (11-20)
Material: Hoher Reinheitsgrad Al ₂ O ₃ (>99.995%) Stärke: 430 ±10μm
R-Fläche: R9 Durchmesser: 50,8 ±0.10
Hervorheben:

Ein planer Saphir-Wafer

,

EPI-fähiger Al2o3-Wafer

,

hochglanzpolierter Saphir-Wafer

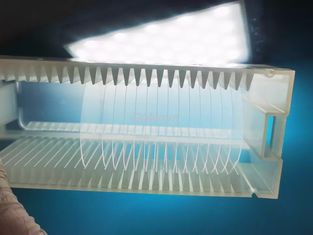

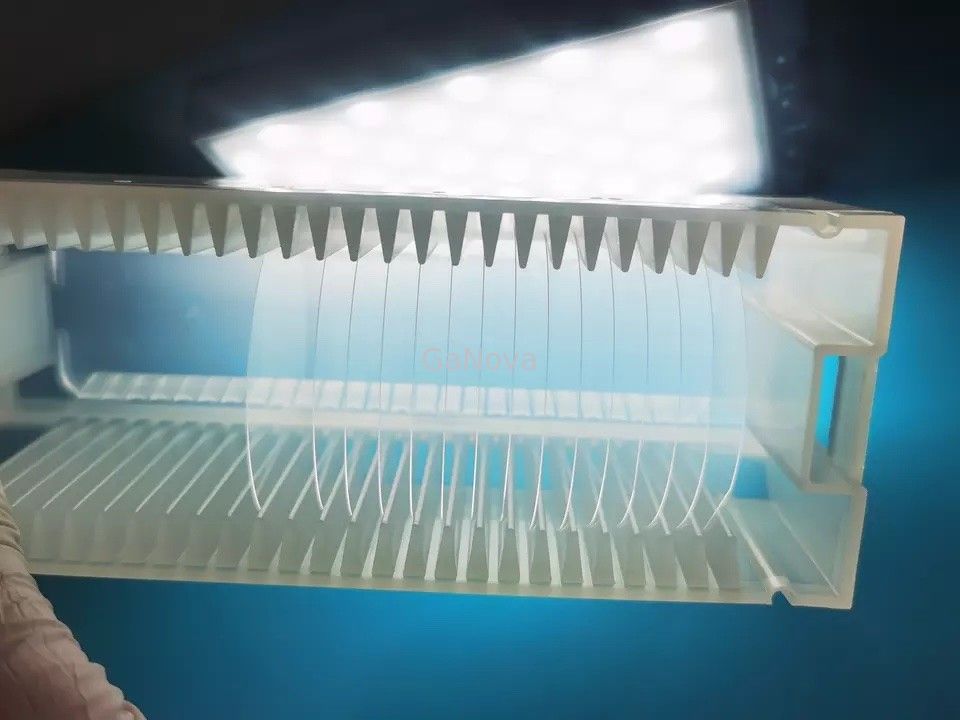

Durchmesser 50 mm Saphir-Substrat-Wafer hochglanzpoliert EPI-bereit

JDCD08-001-001 Durchmesser 50 mm Saphir-Substratwafer, Dicke 430 μm, Kristallorientierung C/M0.2, OF-Länge (mm) 16 LED-Chip, Substratmaterial

Saphirsubstrate werden nie einzeln bestellt.Stattdessen werden diese Artikel immer in großen Mengen bestellt, da sie in großen Industrien wie der Halbleiterindustrie verwendet werden.In bestimmten Fällen verlangen Hersteller von Substraten von Unternehmen eine Mindestbestellmenge.Bevor Sie eine Bestellung aufgeben, denken Sie daran, dies zu überprüfen, da es von Unternehmen zu Unternehmen unterschiedlich sein kann.



Parameter

Spezifikation
Einheit Ziel Toleranz
Material Hochreines Al2O3 (> 99,995 %)
Durchmesser mm 50.8 ±0,10
Dicke μm 430 ±10
Oberflächenorientierung A-Flugzeug(11-20)
-Off-Winkel zur M-Achse Grad 0.00 ±0,10
-Off-Winkel zur A-Achse Grad 0.00 ±0,10
Flache Ausrichtung C-Flugzeug(0001)
-Flacher Offset-Winkel Grad 0,0 ±0,2
Flache Länge mm 16.0 ±1
R-Ebene R9
Rauheit der Vorderfläche (Ra) nm <0.3
Rauheit der Rückseite μm 0,9 ~ 1,2 μm
Qualität der Vorderseite Hochglanzpoliert, EPI-bereit
Wafer-Rand R-Typ
Fasenamplitude μm 80-160
Eingeschlossener Bogenradiant zwischen flacher Kante und runder Kante mm R=9
TTV μm ≤5
LTV (5 x 5 mm) μm ≤1,5
Bogen μm 0~-5
Kette μm ≤10
Lasermarkierung   Wie vom Kunden gefordert
