Produktdetails:
|
| Oberflächenorientierung: | Ein-Fläche (11-20) | Material: | Hoher Reinheitsgrad Al ₂ O ₃ (>99.995%) |
|---|---|---|---|
| Stärke: | 430±15μm | R-Fläche: | R9 |
| Durchmesser: | 50,8 ±0.10 | Oblatenrand: | R-artig |
| Hervorheben: | Thk 430um Sapphire Substrate,R Art Halbleiterwafer,Sapphire Substrate-Soem |
||
Thk 430μm Sapphire Substrate Wafer Crystal Orientation C/M0.2, der Länge (Millimeter) 16 LED-Chip

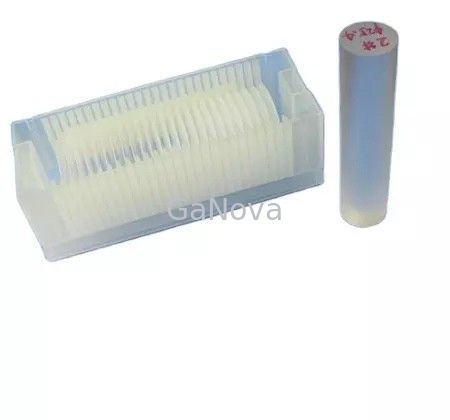

JDCD08-001-001 Saphirsubstratoblate des Durchmesser-50mm, Thk 430μm, Kristallrichtung C/M0.2, der Länge (Millimeter) 16 LED-Chip, Substratmaterial
In der praktischen Produktion wird die Saphiroblate gemacht, indem man die Kristallstange schneidet und dann reibt und poliert. Im Allgemeinen wird der Halbleiterwafer in eine Oblate durch den Drahtschnitt oder mehradrige Schneidemaschine geschnitten.
Saphir ist ein Material einer einzigartigen Kombination der körperlichen, chemischen und optischen Eigenschaften, die es beständig gegen Abnutzung der hohen Temperatur, des Wärmestoßes, des Wassers und des Sandes machen, und des Verkratzens. Es ist ein überlegenes Fenstermaterial für viele IR-Anwendungen von 3µm bis 5µm. C-Flächensaphirsubstrate sind weitverbreitet, III-V und II-VI Mittel wie GaN für blaue LED und Laserdioden zu wachsen, während R-Flächensaphirsubstrate für die hetero-Epitaxial- Absetzung des Silikons für Mikroelektronische IC-Anwendungen benutzt werden.
|
Parameter |
Spezifikation | ||
| Einheit | Ziel | Toleranz | |
| Material | Hoher Reinheitsgrad Al2 O3 (>99.995%) | ||
| Durchmesser | Millimeter | 50,8 | ±0.10 |
| Stärke | μm | 430 | ±15 |
| Oberflächenorientierung | C-Fläche (0001) | ||
| - Weg vom Winkel in Richtung zur M-Achse | Grad | 0,20 | ±0.10 |
| - Weg vom Winkel in Richtung zur Ein-Achse | Grad | 0,00 | ±0.10 |
| Flache Orientierung | Ein-Fläche (11-20) | ||
| - Flacher Offsetwinkel | Grad | 0,0 | ±0.2 |
| Flache Länge | Millimeter | 16,0 | ±1 |
| R-Fläche | R9 | ||
| Vordere Oberflächenrauigkeit (Ra) | Nanometer | <0.3 | |
| Hintere Oberflächenrauigkeit | μm | 0.8~1.2μm | |
| Vordere Oberflächenbeschaffenheit | Spiegel polierte, EPI-bereit | ||
| Oblatenrand | R-artig | ||
| Abschrägungsumfang | μm | 80-160 | |
| Öffnungswinkeleinheitswinkel zwischen flachem Rand und rundem Rand | Millimeter | R=9 | |
| TTV | μm | ≤5 | |
| LTV (5x5mm) | μm | ≤1.5 | |
| Bogen | μm | 0~-5 | |
| Verzerrung | μm | ≤10 | |
| Laser-Kennzeichen | Wie Kunde erfordert | ||
