50mm Sapphire Wafer R9 Spiegel polierte EPI bereite Art des Oblaten-Rand-R

50mm Sapphire Wafer R9 Spiegel polierte EPI bereite Art des Oblaten-Rand-R
50mm Sapphire Wafer R9 Spiegel polierte EPI bereite Art des Oblaten-Rand-R

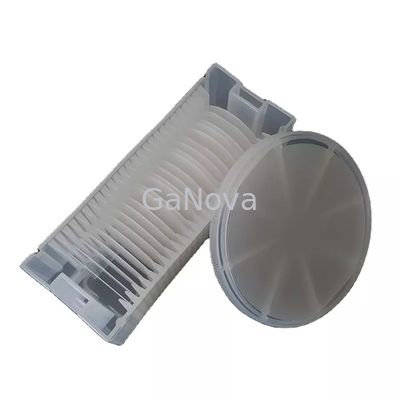

Großes Bild :  50mm Sapphire Wafer R9 Spiegel polierte EPI bereite Art des Oblaten-Rand-R

Produktdetails:
Modellnummer: JDCD08-001-001
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Zahlungsbedingungen: T/T

50mm Sapphire Wafer R9 Spiegel polierte EPI bereite Art des Oblaten-Rand-R

Beschreibung
Durchmesser: 50,8 ±0.10 Oberflächenorientierung: Ein-Fläche (11-20)
Laser-Kennzeichen: Wie Kunde erfordert Oblatenrand: R-artig
Material: Hoher Reinheitsgrad Al ₂ O ₃ (>99.995%) Stärke: 430 ±15μm
Hervorheben:

50mm Sapphire Wafer

,

Polier-EPI bereite Oblate des Spiegel-

,

Sapphire Wafer R9

SpiegelR9 des hoher Reinheitsgrad-Al-2O3>99.995%polierteden EPI-bereitenR-artigenOblatenrand

JDCD08-001-001 Saphirsubstratoblate des Durchmesser-50mm, Thk 430μm, Kristallrichtung C/M0.2, der Länge (Millimeter) 16 LED-Chip, Substratmaterial

Hochleistung von en-ansässig Geräten des Silikons (Si) und des Germaniums (GE) kann gemacht werden mögliche durchgehende Sapphire Substrate, die Chipsets in der Leistung sehr schnell sein lässt. Das Vorhandensein des Si und des GEs stellt hohe Elektronenbeweglichkeit und niedrige Doppeldefektdichte in den Chipsets sicher. Elektronenbeweglichkeit in den SiGe-Geräten ist höher als im Falle der Sigeräte.

Parameter

Spezifikation
Einheit Ziel Toleranz
Material Hoher Reinheitsgrad Al2 O3 (>99.995%)
Durchmesser Millimeter 50,8 ±0.10
Stärke μm 430 ±15
Oberflächenorientierung C-Fläche (0001)
- Weg vom Winkel in Richtung zur M-Achse Grad 0,20 ±0.10
- Weg vom Winkel in Richtung zur Ein-Achse Grad 0,00 ±0.10
Flache Orientierung Ein-Fläche (11-20)
- Flacher Offsetwinkel Grad 0,0 ±0.2
Flache Länge Millimeter 16,0 ±1
R-Fläche R9
Vordere Oberflächenrauigkeit (Ra) Nanometer <0.3
Hintere Oberflächenrauigkeit μm 0.8~1.2μm
Vordere Oberflächenbeschaffenheit Spiegel polierte, EPI-bereit
Oblatenrand R-artig
Abschrägungsumfang μm 80-160
Öffnungswinkeleinheitswinkel zwischen flachem Rand und rundem Rand Millimeter R=9
TTV μm ≤5
LTV (5x5mm) μm ≤1.5
Bogen μm 0~-5
Verzerrung μm ≤10
Laser-Kennzeichen Wie Kunde erfordert

Über uns

Wir spezialisieren uns, auf, eine Vielzahl von Materialien zu den Oblaten, zu Substraten und zu kundengebundenem optischem Glas-parts.components zu verarbeiten, die auf Elektronik, Optik, Opto Elektronik und vielen anderen Gebieten weitverbreitet sind. Wir auch haben nah mit vielen inländischen gearbeitet und Überseeuniversitäten, Forschungsinstitutionen und Firmen, stellen kundengebundene Produkt und Service für ihre R&D-Projekte zur Verfügung. Es ist unsere Vision zum Beibehalten eines guten Verhältnisses von Zusammenarbeit mit unseren allen Kunden durch unsere guten Rufe.

FAQ

Q: Sind Sie Handelsgesellschaft oder Hersteller?
Wir sind Fabrik.
Q: Wie lang ist Ihre Lieferfrist?
Im Allgemeinen ist es 3-5 Tage, wenn die Waren auf Lager sind.
oder es ist 7-10 Tage, wenn die Waren nicht auf Lager sind, es ist entsprechend Quantität.
Q: Stellen Sie Proben zur Verfügung? ist es frei oder Extra?
Ja könnten wir, die Probe für freie Gebühr anbieten aber tragen nicht die Frachtkosten.
Q: Was ist Ihre Zahlungsfristen?
Zahlungs- <> Zahlung >=5000USD, 80% T/T im Voraus, Balance vor Versand.

Kontaktdaten
Shanghai GaNova Electronic Information Co., Ltd.

Ansprechpartner: Xiwen Bai (Ciel)

Telefon: +8613372109561

Senden Sie Ihre Anfrage direkt an uns (0 / 3000)
