4" P Grade Siliziumkarbid-Kristallwiderstand 0,015 Ohm.cm bis 0,028 Ohm.cm

Bescheinigung
CHINA Shanghai GaNova Electronic Information Co., Ltd. zertifizierungen
Ich bin online Chat Jetzt

4" P Grade Siliziumkarbid-Kristallwiderstand 0,015 Ohm.cm bis 0,028 Ohm.cm

4" P Grade Siliziumkarbid-Kristallwiderstand 0,015 Ohm.cm bis 0,028 Ohm.cm
4" P Grade Siliziumkarbid-Kristallwiderstand 0,015 Ohm.cm bis 0,028 Ohm.cm

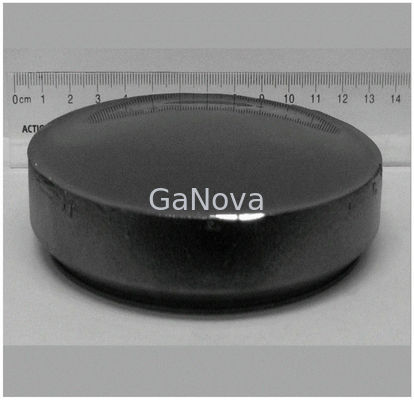

Großes Bild :  4" P Grade Siliziumkarbid-Kristallwiderstand 0,015 Ohm.cm bis 0,028 Ohm.cm

Produktdetails:
Modellnummer: JDZJ01-001-001
Zahlung und Versand AGB:
Verpackung Informationen: Verpackt in einem Reinraum in einem Einzelsamenbehälter
Lieferzeit: 3-4 Wochentage

4" P Grade Siliziumkarbid-Kristallwiderstand 0,015 Ohm.cm bis 0,028 Ohm.cm

Beschreibung
Politype: 4h Fördermaschinen-Art: N-TYPE
Widerstandskraft: 0.015~0.028ohm.cm Orientierung: 4,0°±0,2°
Flache hauptsächlichorientierung: {10-10} ±5.0° Primäre flache Länge: 32,5 mm ± 2,0 mm
Hervorheben:

P-Grad-Siliziumkarbid-Kristall

,

kristallines Siliziumkarbid 0

,

028 Ohm.Cm

4" P Grade SiC Seed Crystal Widerstand 0.015~0.028ohm.Cm 32.5mm±2.0mm

SiC-Impfkristall 4" PGrad



SiC ist ein hervorragender Wärmeleiter.Wärme fließt leichter durch SiC als durch andere Halbleitermaterialien.Tatsächlich hat SiC bei Raumtemperatur eine höhere Wärmeleitfähigkeit als jedes Metall.Diese Eigenschaft ermöglicht es SiC-Bauelementen, bei extrem hohen Leistungspegeln zu arbeiten und dennoch die großen Mengen an erzeugter überschüssiger Wärme abzuführen.



6-Zoll-SiC-Ingot-Spezifikationen
Grad Produktionsqualität Dummy-Klasse
Politype 4H
Durchmesser 100,0 mm ± 0,5 mm
Trägertyp N-Typ
Widerstand 0,015 ~ 0,028 Ohm.cm
Orientierung 4,0°±0,2°
Primäre flache Ausrichtung {10-10}±5,0°
Primäre flache Länge 32,5 mm ± 2,0 mm
Sekundäre flache Ausrichtung Si-Fläche:90° im Uhrzeigersinn von der primären Ebene ±5°
Sekundäre flache Länge 18,0 mm ± 2,0 mm
Kantenrisse durch Licht hoher Intensität ≤1mm radial ≤3mm radial
Sechskantplatten durch hochintensives Licht Größe: 1 mm, Gesamtfläche: 1 % Kumulative Fläche<5%
Polytypbereiche durch Licht mit hoher Intensität Keiner ≤5% Fläche
MicroPipe-Dichte Es ist zerstörende Prüfung.Bei Meinungsverschiedenheiten sollten die Proben für den erneuten Lieferantentest vom Kunden bereitgestellt werden.

Es ist zerstörende Prüfung.Bei Meinungsverschiedenheiten sollten die Proben für den erneuten Lieferantentest vom Kunden bereitgestellt werden.



Kantenchip ≤1 mit maximaler Länge und Breite 1 mm ≤3 mit maximaler Länge und Breite 3 mm





Über uns

Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.





FAQ

F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
