0,015 Ohm.cm bis 0,028 Ohm.cm Siliziumkarbidkristall Typ N

0,015 Ohm.cm bis 0,028 Ohm.cm Siliziumkarbidkristall Typ N
0,015 Ohm.cm bis 0,028 Ohm.cm Siliziumkarbidkristall Typ N

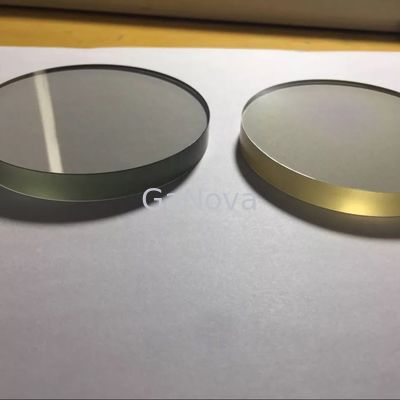

Großes Bild :  0,015 Ohm.cm bis 0,028 Ohm.cm Siliziumkarbidkristall Typ N

Produktdetails:
Modellnummer: JDZJ01-001-001
Zahlung und Versand AGB:
Verpackung Informationen: Verpackt in einem Reinraum in einem Einzelsamenbehälter
Lieferzeit: 3-4 Wochentage

0,015 Ohm.cm bis 0,028 Ohm.cm Siliziumkarbidkristall Typ N

Beschreibung
Fördermaschinen-Art: N-TYPE Widerstandskraft: 0.015~0.028ohm.cm
Orientierung: 4,0°±0,2° Flache hauptsächlichorientierung: {10-10} ±5.0°
Primäre flache Länge: 32,5 mm ± 2,0 mm Flache zweitensorientierung: Si-Gesicht: 90°cw.from Primär-flat±5°
Hervorheben:

0.015ohm.cm Silicon Carbide Crystal

,

015 Ohm.cm Siliziumkarbid-Kristall

,

Sic-Kristall vom N-Typ

0,015 ~ 0,028 Ohm.Cm SiC-Impfkristall 4" P-Klasse N-Typ Ausrichtung 4,0 ° ± 0,2 °

SiC-Impfkristall 4" PGrad



SiC CRYSTAL ist ein ultrahochreines Siliziumkarbid-Korn oder -Pulver, das speziell hergestellt wurde, um extrem niedrige Verunreinigungen zu erreichen.Es wird verwendet, um die Verunreinigungen in SiC-Kristallen zu messen, da die Verunreinigungen im Gegensatz zu grünem oder schwarzem Siliziumkarbid so gering sind, dass herkömmliche Messtechniken ihre Anwesenheit nicht erkennen können.SiC-Kristall ist in verschiedenen Reinheitsgraden und in kundenspezifischen Größen je nach Anforderung erhältlich.





6-Zoll-SiC-Ingot-Spezifikationen
Grad Produktionsqualität Dummy-Klasse
Politype 4H
Durchmesser 100,0 mm ± 0,5 mm
Trägertyp N-Typ
Widerstand 0,015 ~ 0,028 Ohm.cm
Orientierung 4,0°±0,2°
Primäre flache Ausrichtung {10-10}±5,0°
Primäre flache Länge 32,5 mm ± 2,0 mm
Sekundäre flache Ausrichtung Si-Fläche:90° im Uhrzeigersinn von der primären Ebene ±5°
Sekundäre flache Länge 18,0 mm ± 2,0 mm
Kantenrisse durch Licht hoher Intensität ≤1mm radial ≤3mm radial
Sechskantplatten durch hochintensives Licht Größe: 1 mm, Gesamtfläche: 1 % Kumulative Fläche<5%
Polytypbereiche durch Licht mit hoher Intensität Keiner ≤5% Fläche
MicroPipe-Dichte Es ist zerstörende Prüfung.Bei Meinungsverschiedenheiten sollten die Proben für den erneuten Lieferantentest vom Kunden bereitgestellt werden.

Es ist zerstörende Prüfung.Bei Meinungsverschiedenheiten sollten die Proben für den erneuten Lieferantentest vom Kunden bereitgestellt werden.



Kantenchip ≤1 mit maximaler Länge und Breite 1 mm ≤3 mit maximaler Länge und Breite 3 mm





Über uns

Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.





FAQ

F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
