Produktdetails:
|
| Maße: | 5 x 10mm ² | Stärke: | 350 ±25µm |
|---|---|---|---|
| Orientierung: | Eine Fläche (11-20) weg vom Winkel in Richtung zur Fläche der M-Achse 0 ±0.5° A (11-20) weg vom Wink | TTV: | ≤ 10 µm |
| Bogen: | - 10 µm ≤ BOGEN ≤ 10 µm | Makrodefekt-Dichte: | ² 0cm⁻ |
| Verwendbarer Bereich: | > 90% (Randausschluß) | Produktname: | GaN Epitaxial Wafer |
| Hervorheben: | 5*10mm2 GaN Einkristall Substrat |
||

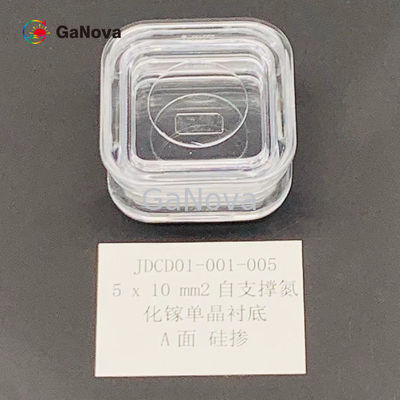

Ein-Gesicht 5*10mm2 UNO-lackierte n-artige freistehende einzelne Kristallsubstrat GaN Widerstandskraft < 0="">
Überblick
Energiedichte wird erheblich in den Galliumnitridgeräten verbessert, die mit Silikon eine verglichen werden, weil GaN die Kapazität hat, viel höhere Schaltfrequenzen zu stützen. Sie hat auch eine erhöhte Fähigkeit, erhöhte Temperaturen zu stützen.
| Ein Gesicht freistehende GaN-Substrate | ||||
| Einzelteil | GaN-Rumpfstation-EIN-u-s | GaN-Rumpfstation-EIN-n-s | GaN-RUMPFSTATION-EIn-SI-s |
Ein Kreisbogenwinkel (R < 2="" mm=""> |
| Maße | 5 x 10 Millimeter2 | |||
| Stärke | µm 350 ±25 | |||
| Orientierung |
Eine Fläche (11-20) weg vom Winkel in Richtung zur M-Achse 0 ±0.5° Eine Fläche (11-20) weg vom Winkel in Richtung zur C-Achse - 1 ±0.2° |
|||
| Leitungs-Art | N-artig | N-artig | Halb-Isolieren | |
| Widerstandskraft (300K) | < 0=""> | < 0=""> | > 106 Ω·cm | |
| TTV | ≤ 10 µm | |||
| BOGEN | - 10 µm ≤ BOGEN ≤ 10 µm | |||
| Front Surface Roughness |
< 0=""> oder < 0=""> |
|||
| Hintere Oberflächenrauigkeit |
0,5 μm ~1,5 Wahl: 1~3 Nanometer (feiner Boden); < 0=""> |
|||
| Versetzungsdichte | Von 1 x 105 bis 3 x 106 cm2 | |||
| Makrodefekt-Dichte | 0 cm2 | |||
| Verwendbarer Bereich | > 90% (Randausschluß) | |||

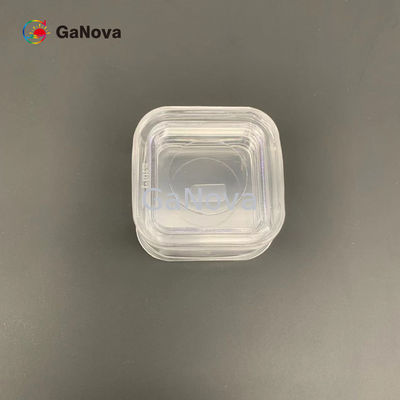

| Paket | Verpackt in einer Reinraumumwelt der Klasse 100, 6 PCS im Behälter, unter einer Stickstoffatmosphäre | |||
Anhang: Das Diagramm von miscut Winkel
Wenn δ1 = 0 ist ±0.5°, dann eine Fläche (11-20) weg vom Winkel in Richtung zur M-Achse 0 ±0.5°.
Wenn δ2 = - 1 ±0.2°, dann eine Fläche (11-20) weg vom Winkel in Richtung zur C-Achse ist - 1 ±0.2°.
Über uns
Wir spezialisieren uns, auf, eine Vielzahl von Materialien zu den Oblaten, zu Substraten und zu kundengebundenem optischem Glas-parts.components zu verarbeiten, die auf Elektronik, Optik, Opto Elektronik und vielen anderen Gebieten weitverbreitet sind. Wir auch haben nah mit vielen inländischen gearbeitet und Überseeuniversitäten, Forschungsinstitutionen und Firmen, stellen kundengebundene Produkt und Service für ihre R&D-Projekte zur Verfügung. Es ist unsere Vision zum Beibehalten eines guten Verhältnisses von Zusammenarbeit mit unseren allen Kunden durch unsere guten Rufe.
FAQ
Q: Sind Sie Handelsgesellschaft oder Hersteller?
Wir sind Fabrik.
Q: Wie lang ist Ihre Lieferfrist?
Im Allgemeinen ist es 3-5 Tage, wenn die Waren auf Lager sind.
oder es ist 7-10 Tage, wenn die Waren nicht auf Lager sind, es ist entsprechend Quantität.
Q: Stellen Sie Proben zur Verfügung? ist es frei oder Extra?
Ja könnten wir, die Probe für freie Gebühr anbieten aber tragen nicht die Frachtkosten.
Q: Was ist Ihre Zahlungsfristen?
Zahlungs- <>
Zahlung >=5000USD, 80% T/T im Voraus, Balance vor Versand.
