Produktdetails:
|
| Produktname: | Freistehender GaN Substrate | Maße: | 5 x 10 Millimeter ² |
|---|---|---|---|
| Stärke: | 350 ±25µm | TTV: | ≤ 10µm |
| Bogen: | - 10µm ≤ BOGEN ≤ 10µm | Makrodefekt-Dichte: | ² 0cm⁻ |
| Hervorheben: | Un dotierter GaN-Epitaxie-Wafer,freistehende GaN-Substrate,GaN-Epitaxie-Wafer M-Fläche |
||

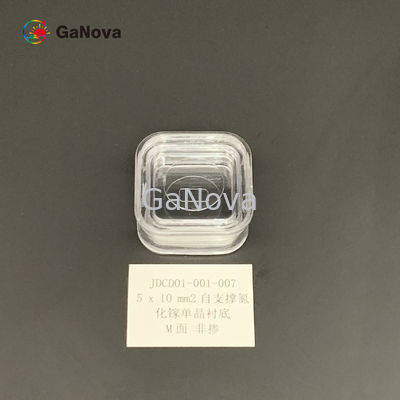

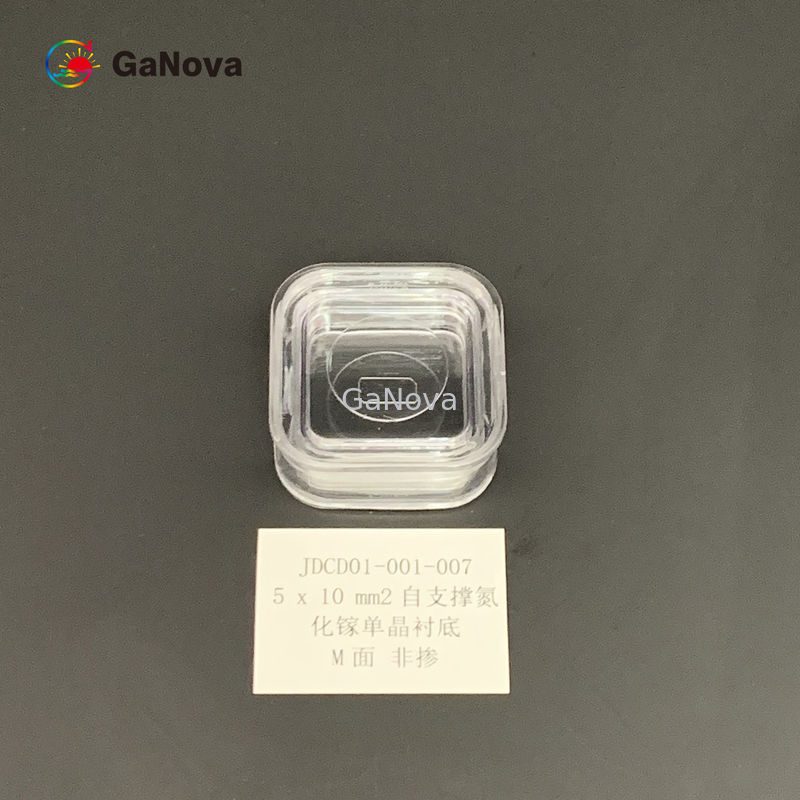

5 x 10 mm2M Face freistehende GaN-Substrate 350 ±25 µm TTV ≤ 10 µm
5 * 10,5 mm2M-Fläche Undotiertes freistehendes GaN-Einkristallsubstrat vom n-Typ Widerstand < 0,1 Ω·cm Leistungsbauelement/Laserwafer
Überblick
Das GaN-Substrat hat eine beschädigungsfreie, sehr flache (Rms < 0,2 nm), kontrollierte Oberflächenorientierung und kontrollierte atomare Stufenoberflächen.Es wurde eine für epitaxiales Wachstum geeignete Oberflächenqualität erreicht.
Laserdioden: violette LD, blaue LD und grüne LD
Leistungselektronische Geräte, Hochfrequenzelektronische Geräte
| M FAs Free-stUndichNG GAN SubstRaTeS | ||||
| Artikel |
GaN-FS-MUS
|
GaN-FS-MNS
|
GaN-FS-M-SI-S |
Bemerkungen: Zur Unterscheidung von Vorder- und Rückseite wird ein Kreisbogenwinkel (R < 2 mm) verwendet. |
| Maße | 5 x 10 mm2 | |||
| Dicke | 350 ±25 µm | |||
| Orientierung |
M-Ebene (1-100) Abweichungswinkel zur A-Achse 0 ±0,5° M-Ebene (1-100) Abweichungswinkel zur C-Achse - 1 ±0,2° |
|||
| Leitungstyp | N-Typ | N-Typ | Halbisolierend | |
| Widerstand (300 K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| BOGEN | - 10 µm ≤ BOGEN ≤ 10 µm | |||
| Rauheit der Vorderseite |
< 0,2 nm (poliert)； oder < 0,3 nm (poliert und Oberflächenbehandlung für Epitaxie) |
|||
| Rauheit der Rückseite |
0,5 ~ 1,5 μm Option: 1~3 nm (fein geschliffen);< 0,2 nm (poliert) |
|||
| Versetzungsdichte | Ab 1 x 105bis 3 x 106cm-2 | |||
| Makrodefektdichte | 0cm-2 | |||
| Nutzfläche | > 90 % (Randausschluss) | |||
| Paket | Verpackt in einer Reinraumumgebung der Klasse 100, in einem 6-PCS-Behälter, unter einer Stickstoffatmosphäre | |||
Anhang: Das Diagramm des Fehlschnittwinkels
Wenn δ1= 0 ±0,5 Grad, dann beträgt der Abweichungswinkel der M-Ebene (1-100) zur A-Achse 0 ±0,5 Grad.
Wenn δ2= - 1 ± 0,2 Grad, dann beträgt der Abweichungswinkel der M-Ebene (1-100) zur C-Achse - 1 ± 0,2 Grad.
