Produktdetails:
|
| Maße: | 5 x 10mm ² | Stärke: | 350 ±25µm |
|---|---|---|---|
| Orientierung: | (10- 11) Planabweichungswinkel zur A-Achse 0 ±0,5° (10- 11) Planabweichungswinkel zur C-Achse - 1 ±0 | TTV: | ≤ 10µm |
| Bogen: | - 10µm ≤ BOGEN ≤ 10µm | Makrodefekt-Dichte: | ² 0cm⁻ |
| Verwendbarer Bereich: | > 90% (Randausschluß) | Produktname: | GaN Epitaxial Wafer |
| Hervorheben: | 106 Ω·Cm GaN Einzelkristall Substrat |
||

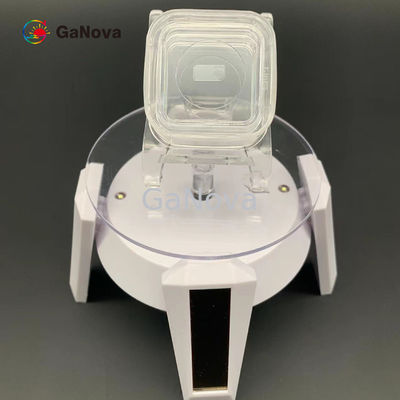

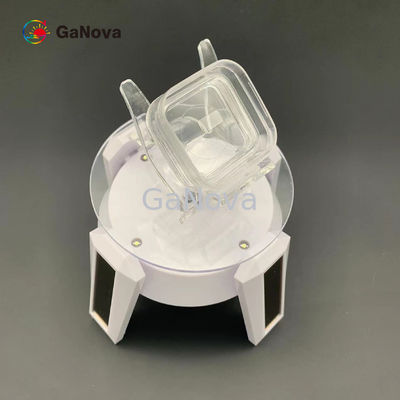

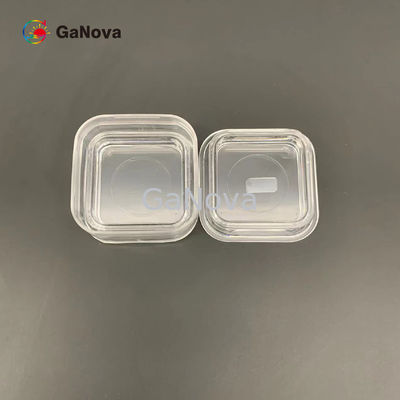

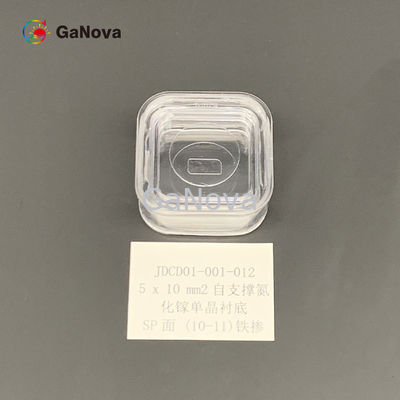

SP-Gesicht 5*10mm2 (10-11) UNO-lackierte Si-artige freistehende einzelne Kristallsubstrat GaN Widerstandskraft > 106 Ω·cm Rf-Gerätoblate
Jetzt hat ein neues Material, das Gallium Nitride (GaN) genannt wird das Potenzial, Silikon als das Herz von elektronischen Chips zu ersetzen. Gallium-Nitrid kann höhere Spannungen, als stützen Silikon und der Strom schneller durch es fließen können. Außerdem ist der Energieverlust erheblich kleiner in GaN und macht es viel mehr leistungsfähig.
| (10- 11) stellen Sie freistehende GaN-Substrate gegenüber | ||||
| Einzelteil |
GaN-RUMPFSTATION-SP-U-s
|
GaN-RUMPFSTATION-SP-N-s
|
GaN-RUMPFSTATION-SP-SI-s |
Anmerkungen: Ein Kreisbogenwinkel (R < 2="" mm=""> |
| Maße | 5 x 10 Millimeter2 | |||
| Stärke | µm 350 ±25 | |||
| Orientierung |
(10 - 11) Fläche weg vom Winkel in Richtung zur Ein-Achse 0 ±0.5° (10 - 11) Fläche weg vom Winkel in Richtung zur C-Achse - 1 ±0.2° |
|||
| Leitungs-Art | N-artig | N-artig | Halb-Isolieren | |
| Widerstandskraft (300K) | < 0=""> | < 0=""> | > 106 Ω·cm | |
| TTV | ≤ 10 µm | |||
| BOGEN | - 10 µm ≤ BOGEN ≤ 10 µm | |||
| Front Surface Roughness |
< 0=""> oder < 0=""> |
|||
| Hintere Oberflächenrauigkeit |
0,5 μm ~1,5 Wahl: 1~3 Nanometer (feiner Boden); < 0=""> |
|||
| Versetzungsdichte | Von 1 x 105 bis 3 x 106 cm2 | |||
| Makrodefekt-Dichte | 0 cm2 | |||
| Verwendbarer Bereich | > 90% (Randausschluß) | |||
| Paket | Verpackt in einer Reinraumumwelt der Klasse 100, 6 PCS im Behälter, unter einer Stickstoffatmosphäre | |||
Anhang: Das Diagramm von miscut Winkel
Wenn δ1 = 0 ist ±0.5°, dann (10 - 11) Fläche weg vom Winkel in Richtung zur Ein-Achse 0 ±0.5°.
Wenn δ2 = - 1 ±0.2°, dann (10 - 11) Fläche weg vom Winkel in Richtung zur C-Achse ist - 1 ±0.2°.
