SP-Gesicht 5*10mm2 (11-12) UNO-lackierte Si-artigen freistehenden GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·Cm Rf-Gerät

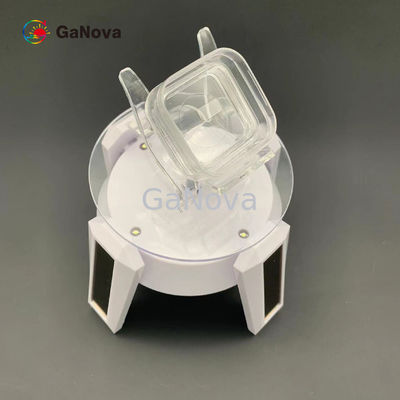

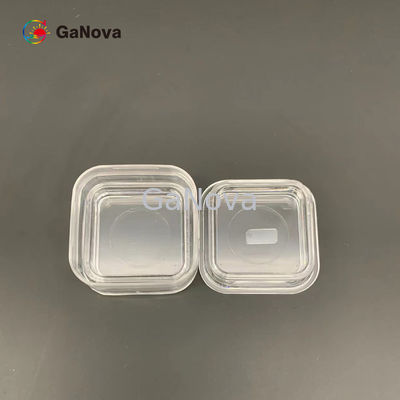

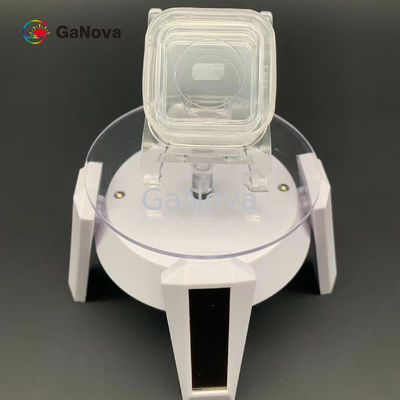

Großes Bild : SP-Gesicht 5*10mm2 (11-12) UNO-lackierte Si-artigen freistehenden GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·Cm Rf-Gerät

Produktdetails:

Herkunftsort:	Suzhou China
Markenname:	GaNova
Zertifizierung:	UKAS/ISO9001:2015
Modellnummer:	JDCD01-001-014

Zahlung und Versand AGB:

Verpackung Informationen:	Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 6 Stück oder Einzelwaf
Lieferzeit:	3-4 Wochentage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	10000pcs/Month

Kontakt

SP-Gesicht 5*10mm2 (11-12) UNO-lackierte Si-artigen freistehenden GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·Cm Rf-Gerät

Beschreibung

Maße:	5 x 10mm ²	Stärke:	350 ±25µm
Orientierung:	(11-22) Fläche weg vom Winkel in Richtung zur Fläche der M-Achse 0 ±0.5° (11-22) weg vom Winkel in R	TTV:	≤ 10µm
Bogen:	- 10µm ≤ BOGEN ≤ 10µm	Versetzungsdichte:	Von ⁵ 1 x 10 zu 3 x 10 ⁶ cm⁻ ²
Makrodefekt-Dichte:	² 0cm⁻	Verwendbarer Bereich:	> 90% (Randausschluß)
Hervorheben:	106Ω·Cm GaN Einkristall Substrat , 10 mm2 GaN Einzelkristall Substrat

SP-Gesicht 5*10mm2 (11-12) UNO-lackierte Si-artige freistehende einzelne Kristallsubstrat GaN Widerstandskraft > 106 Ω·cm Rf-Gerätoblate

Überblick

Der GaN-Halbleiterbauelementmarkt umfasst Schlüsselfirmen wie Cree, Infineon Technologies, Qorvo, MACOM-, NXP-Halbleiter, Mitsubishi Electric, leistungsfähige Energieaufbereitung (EPC), GaN Systems, Nichia Corporation und Epistar Corporation.
Dünne Epi-Oblaten sind für Vorderkante MOS-Geräte allgemein verwendet. Starkes Epi oder vielschichtige Epitaxial- Oblaten werden für die Geräte hauptsächlich verwendet, um elektrischen Strom zu steuern, und sie tragen zum Verbessern der Leistungsfähigkeit des Energieverbrauchs bei.

(11- 22) stellen Sie freistehende GaN-Substrate gegenüber
Einzelteil	GaN-RUMPFSTATION-SP-U-s	GaN-RUMPFSTATION-SP-N-s	GaN-RUMPFSTATION-SP-SI-s	Anmerkungen: Ein Kreisbogenwinkel (R < 2="" mm="">
Maße	5 x 10 Millimeter²
Stärke	µm 350 ±25
Orientierung	(11-22) Fläche weg vom Winkel in Richtung zur M-Achse 0 ±0.5° (11-22) Fläche weg vom Winkel in Richtung zur C-Achse - 1 ±0.2°
Leitungs-Art	N-artig	N-artig	Halb-Isolieren
Widerstandskraft (300K)	< 0="">	< 0="">	> 106 Ω·cm
TTV	≤ 10 µm
BOGEN	- 10 µm ≤ BOGEN ≤ 10 µm
Front Surface Roughness	< 0=""> oder < 0="">
Hintere Oberflächenrauigkeit	0,5 μm ~1,5 Wahl: 1~3 Nanometer (feiner Boden); < 0="">
Versetzungsdichte	Von 1 x 105 bis 3 x 106 cm2
Makrodefekt-Dichte	0 cm2
Verwendbarer Bereich	> 90% (Randausschluß)
Paket	Verpackt in einer Reinraumumwelt der Klasse 100, 6 PCS im Behälter, unter einer Stickstoffatmosphäre

Anhang: Das Diagramm von miscut Winkel

SP-Gesicht 5*10mm2 (11-12) UNO-lackierte Si-artigen freistehenden GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·Cm Rf-Gerät 1

Wenn δ₁ = 0 ist ±0.5°, dann (11-22) die Fläche weg vom Winkel in Richtung zur M-Achse 0 ±0.5°.

Wenn δ₂ = - 1 ±0.2°, dann (11-22) die Fläche weg vom Winkel in Richtung zur C-Achse ist - 1 ±0.2°.
