Produktdetails:
|
| Produktname: | 2 Zoll freistehende U-GaN/SI-GaN Substrate | Maße: | 50,8 ± 1mm |
|---|---|---|---|
| Stärke: | 350 ± 25μm | Orientierungs-Ebene: | (1-100) ± 0.5˚, 16 ±1mm |
| Sekundärorientierungsebene: | (11-20) ± 3˚, 8 ± 1mm | GA-Gesichtsoberflächenrauigkeit: | < 0=""> |
| Hervorheben: | Freie Stellung GaN Epitaxial Wafer,U-GaNsi--c$gansubstrate,50.8mm GaN Epitaxial Wafer |
||

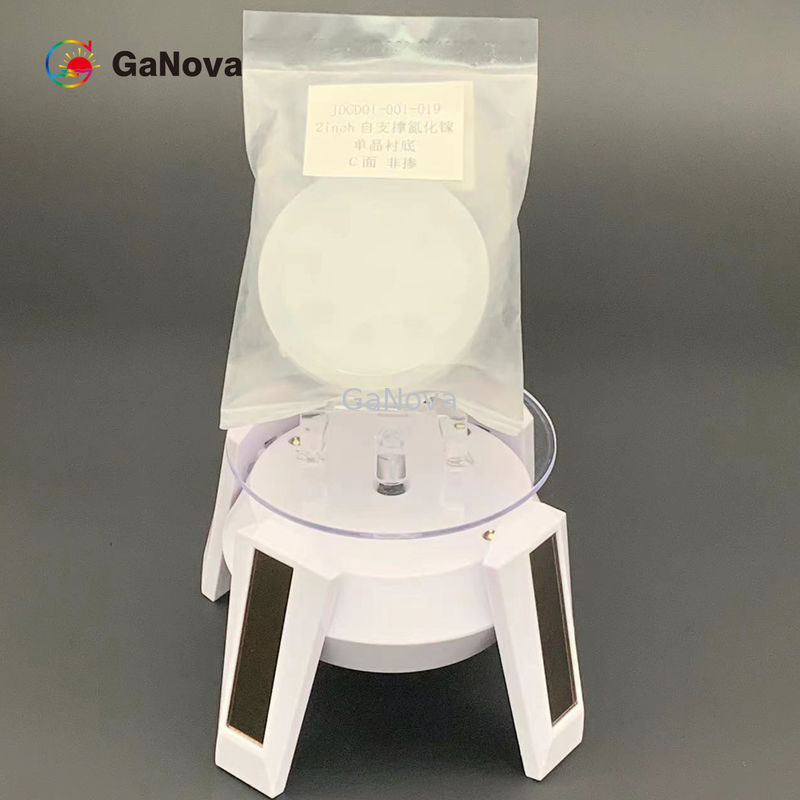

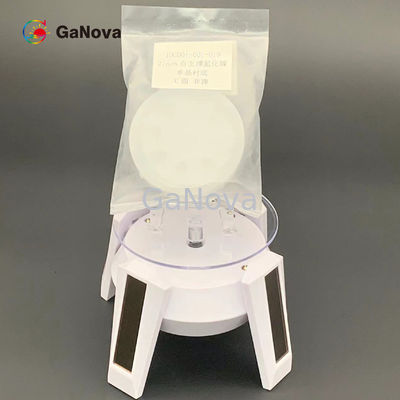

2 Zoll freistehende U-GaN/SI-GaN Substrate 50,8 ± 1 Millimeter 350 ± 25 μm
C-Gesicht 2inch UNO-lackierte n-artige freistehende einzelne Kristallsubstrat GaN Widerstandskraft < 0="">
Überblick
GaN Breakdown Field
Ein höheres Zusammenbruchfeld bedeutet, dass Galliumnitrid über Silikon in den Hochspannungsstromkreisen wie starken Produkten überlegen ist. Hersteller und Ingenieure können GaN in den ähnlichen Spannungsanwendungen beim Beibehalten eines erheblich kleineren Abdruckes auch verwenden.
| 2 Zoll freistehende U-GaN/SI-GaN Substrate | |||||||
|
Ausgezeichnetes Niveau (S) |
Produktionsebene (A) |
Forschung Niveau (b) |
Attrappe Niveau (c) |
Anmerkung: (1) verwendbarer Bereich: Rand und Makrodefektausschluß (2) 3 Punkte: das miscut angelt von den Positionen (2, 4, 5) sind 0,35 ± 0,15O |
|||
| S-1 | S-2 | A-1 | A-2 | ||||
| Maße | ± 50,8 1 Millimeter | ||||||
| Stärke | 350 ± 25 μm | ||||||
| Orientierungsebene | (1-100) ± 0,5O, ± 16 1 Millimeter | ||||||
| Sekundärorientierungsebene | (11-20) ± 3O, ± 8 1 Millimeter | ||||||
| Widerstandskraft (300K) |
< 0=""> oder > 1 x 106 Ω·cm für das Halb-Isolieren (F.E.-lackiert; GaN-FS-C-SI-C50) |
||||||
| TTV | ≤ 15 μm | ||||||
| BOGEN | ≤ 20 μm ≤ 40 μm | ||||||
| GA-Gesichtsoberflächenrauigkeit |
< 0=""> oder < 0=""> |
||||||
| N-Gesichtsoberflächenrauigkeit |
0,5 μm ~1,5 Wahl: 1~3 Nanometer (feiner Boden); < 0=""> |
||||||
| Paket | Verpackt in einem Cleanroom im einzelnen Oblatenbehälter | ||||||
| Verwendbarer Bereich | > 90% | >80% | >70% | ||||
| Versetzungsdichte | <9>5 cm2 | <3x10>6 cm2 | <9>5 cm2 | <3x10>6 cm2 | <3x10>6 cm2 | ||
| Orientierung: C-Fläche (0001) weg vom Winkel in Richtung zur M-Achse |
0,35 ± 0,15O (3 Punkte) |
0,35 ± 0,15O (3 Punkte) |
0,35 ± 0,15O (3 Punkte) |
||||
| Makrodefektdichte (Loch) | 0 cm2 | < 0="">-2 | < 1="" cm="">-2 | ||||
| Maximale Größe von Makrodefekten | < 700=""> | < 2000=""> | < 4000=""> | ||||
