Produktdetails:
|
| Durchmesser: | 150.0mm +0mm/-0.2mm | Produktname: | Sic Epitaxial- Oblate |
|---|---|---|---|
| Oberflächenorientierung: | Aus-Achse: ° 4°toward <11-20>±0.5 | Flache hauptsächlichlänge: | 47.5mm ± 1.5mm |
| Crystal Form: | 4h | Polytype: | Keine ermöglichten |
| Hervorheben: | SiC-Epitaxialwafer UKAS,SiC-Halbleiterwafer,GaNova-SiC-Epitaxialwafer |
||
150,0 mm +0 mm/-0,2 mm Sic-Epitaxie-Wafer Off-Axis:4°in Richtung <11-20>±0,5°

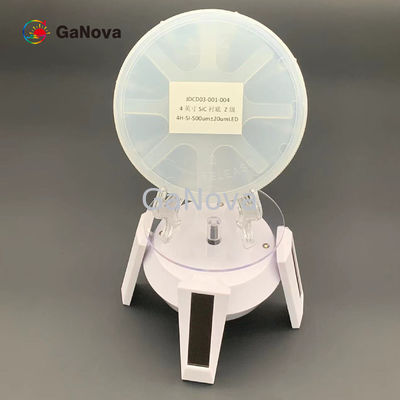

JDCD03-001-004
Überblick
Ein SiC-Wafer ist ein Halbleiter aus Silizium.Seine Ebenheit, Wärmeleitfähigkeit und elektrische Leitfähigkeit machen es zu einem idealen Träger für Silizium.Während der Durchmesser von 150 mm immer noch der Standard ist, gibt es mehrere Unternehmen, die SiC mit 200 mm Durchmesser herstellen.Ein SIC-Wafer kann auf verschiedene Arten hergestellt werden, aber die gebräuchlichste Größe ist diejenige, die für die Leistungsumwandlung verwendet wird.
Die einzigartigen elektronischen und thermischen Eigenschaften von Siliziumkarbid (SiC) machen es ideal geeignet für fortschrittliche Hochleistungs- und Hochfrequenz-Halbleiterbauelemente, die weit über die Fähigkeiten von Silizium- oder Galliumarsenidbauelementen hinausgehen.
| Eigentum | P-MOS-Klasse | P-SBD-Klasse | D-Klasse |
| Kristallform | 4H | ||
| Polytyp | Keine Zulässig | Bereich≤5% | |
| (MPD)A | ≤0,2/cm2 | ≤0,5/cm2 | ≤5 /cm2 |
| Sechskantplatten | Keine Zulässig | Bereich≤5% | |
| Hexagonaler Polykristall | Keine Zulässig | ||
| EinschlüsseA | Fläche ≤ 0,05 % | Fläche ≤ 0,05 % | N / A |
| Widerstand | 0,015 Ω·cm – 0,025 Ω·cm | 0,015 Ω·cm – 0,025 Ω·cm | 0,014 Ω·cm – 0,028 Ω·cm |
| (EPD)A | ≤4000/cm2 | ≤8000/cm2 | N / A |
| (TED)A | ≤3000/cm2 | ≤6000/cm2 | N / A |
| (BPS)A | ≤1000/cm2 | ≤2000/cm2 | N / A |
| (TSD)A | ≤600/cm2 | ≤1000/cm2 | N / A |
| Stapelfehler | ≤0,5 % Fläche | ≤1 % Fläche | N / A |
|
Oberflächenmetallkontamination |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2 |
||
| Durchmesser | 150,0 mm +0 mm/-0,2 mm | ||
| Oberflächenorientierung | Außerhalb der Achse: 4 ° in Richtung <11-20> ± 0,5 ° | ||
| Primäre flache Länge | 47,5 mm ± 1,5 mm | ||
| Sekundäre flache Länge | Keine Zweitwohnung | ||
| Primäre flache Ausrichtung | Parallel zu <11-20> ±1° | ||
| Sekundäre flache Ausrichtung | N / A | ||
| Orthogonale Fehlorientierung | ±5,0° | ||
| Oberflächenfinish | C-Fläche: Optische Politur, Si-Fläche: CMP | ||
| Wafer-Rand | Abschrägen | ||
|
Oberflächenrauheit (10μm×10μm) |
Si-Fläche Ra ≤ 0,20 nm; C-Fläche Ra ≤ 0,50 nm | ||
| DickeA | 350,0 μm ± 25,0 μm | ||
| LTV (10 mm × 10 mm)A | ≤2 μm | ≤3 μm | |
| (TTV)A | ≤6 μm | ≤10 μm | |
| (BOGEN)A | ≤15 μm | ≤25 μm | ≤40 μm |
| (Kette)A | ≤25 μm | ≤40 μm | ≤60 μm |
| Chips/Einkerbungen | Keine Zulässig ≥0,5 mm Breite und Tiefe | Menge 2 ≤1,0 mm Breite und Tiefe | |
|
KratzerA (Si-Gesicht, CS8520) |
≤ 5 und Gesamtlänge ≤ 0,5 × Waferdurchmesser |
≤5 und Gesamtlänge ≤1,5 × Wafer Durchmesser |
|
| TUA (2mm*2mm) | ≥98% | ≥95% | N / A |
| Risse | Keine Zulässig | ||
| Kontamination | Keine Zulässig | ||
| Eigentum | P-MOS-Klasse | P-SBD-Klasse | D-Klasse |
| Kantenausschluss | 3mm | ||
Hinweis: 3 mm Randausschluss wird für die mit gekennzeichneten Artikel verwendetA.
