Produktdetails:
|
| Produktname: | SiC-Substrat | Crystal Form: | 4h |
|---|---|---|---|
| Durchmesser: | 150.0mm+0mm/-0.2mm | Oberflächenorientierung: | Aus-Achse: ° 4°toward <11-20>±0.5 |
| Flache hauptsächlichlänge: | 47.5mm ± 1.5mm | Flache zweitenslänge: | Keine Sekundärebene |
| Hervorheben: | 6-Zoll-N-Typ-Wafer,4H-SiC-Substrat,N-Typ-Wafer |
||

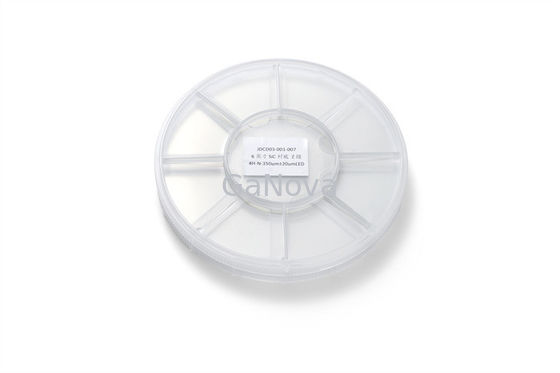

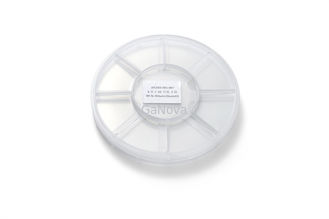

6-Zoll-4H-SiC-Substrat N-Typ P-MOS-Qualität 350,0 ± 25,0 μm MPD ≤ 0,2 / cm2Widerstand 0,015 Ω•cm—0,025 Ω•cm für Leistungs- und Mikrowellengeräte
Überblick
SiC wird für die Herstellung von Geräten mit sehr hoher Spannung und hoher Leistung wie Dioden, Leistungstransistoren und Hochleistungsmikrowellengeräten verwendet.
Epitaxiales Wachstum wird verwendet, um aktive Schichten von auf Siliziumkarbid (SiC) basierenden Vorrichtungsstrukturen mit ausgelegter Dotierungsdichte und -dicke herzustellen, da die Steuerung der Dotierung und Dicke beim Massenwachstum schwierig ist.
Die einzigartigen elektronischen und thermischen Eigenschaften von Siliziumkarbid (SiC) machen es ideal geeignet für fortschrittliche Hochleistungs- und Hochfrequenz-Halbleiterbauelemente, die weit über die Fähigkeiten von Silizium- oder Galliumarsenidbauelementen hinausgehen.
| Eigentum | P-MOS-Klasse | P-SBD-Klasse | D-Klasse |
| Kristallform | 4H | ||
| Polytyp | Keine Zulässig | Bereich≤5% | |
| (MPD)A | ≤0,2/cm2 | ≤0,5/cm2 | ≤5 /cm2 |
| Sechskantplatten | Keine Zulässig | Bereich≤5% | |
| Hexagonaler Polykristall | Keine Zulässig | ||
| EinschlüsseA | Fläche ≤ 0,05 % | Fläche ≤ 0,05 % | N / A |
| Widerstand | 0,015 Ω·cm – 0,025 Ω·cm | 0,015 Ω·cm – 0,025 Ω·cm | 0,014 Ω·cm – 0,028 Ω·cm |
| (EPD)A | ≤4000/cm2 | ≤8000/cm2 | N / A |
| (TED)A | ≤3000/cm2 | ≤6000/cm2 | N / A |
| (BPS)A | ≤1000/cm2 | ≤2000/cm2 | N / A |
| (TSD)A | ≤600/cm2 | ≤1000/cm2 | N / A |
| Stapelfehler | ≤0,5 % Fläche | ≤1 % Fläche | N / A |
|
Oberflächenmetallkontamination |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2 |
||
| Durchmesser | 150,0 mm +0 mm/-0,2 mm | ||
| Oberflächenorientierung | Außerhalb der Achse: 4 ° in Richtung <11-20> ± 0,5 ° | ||
| Primäre flache Länge | 47,5 mm ± 1,5 mm | ||
| Sekundäre flache Länge | Keine Zweitwohnung | ||
| Primäre flache Ausrichtung | Parallel zu <11-20> ±1° | ||
| Sekundäre flache Ausrichtung | N / A | ||
| Orthogonale Fehlorientierung | ±5,0° | ||
| Oberflächenfinish | C-Fläche: Optische Politur, Si-Fläche: CMP | ||
| Wafer-Rand | Abschrägen | ||
|
Oberflächenrauheit (10μm×10μm) |
Si-Fläche Ra ≤ 0,20 nm; C-Fläche Ra ≤ 0,50 nm | ||
| DickeA | 350,0 μm ± 25,0 μm | ||
| LTV (10 mm × 10 mm)A | ≤2 μm | ≤3 μm | |
| (TTV)A | ≤6 μm | ≤10 μm | |
| (BOGEN)A | ≤15 μm | ≤25 μm | ≤40 μm |
| (Kette)A | ≤25 μm | ≤40 μm | ≤60 μm |
| Chips/Einkerbungen | Keine Zulässig ≥0,5 mm Breite und Tiefe | Menge 2 ≤1,0 mm Breite und Tiefe | |
|
KratzerA (Si-Gesicht, CS8520) |
≤ 5 und Gesamtlänge ≤ 0,5 × Waferdurchmesser |
≤5 und Gesamtlänge ≤1,5 × Wafer Durchmesser |
|
| TUA (2mm*2mm) | ≥98% | ≥95% | N / A |
| Risse | Keine Zulässig | ||
| Kontamination | Keine Zulässig | ||
| Eigentum | P-MOS-Klasse | P-SBD-Klasse | D-Klasse |
| Kantenausschluss | 3mm | ||
Hinweis: 3 mm Randausschluss wird für die mit gekennzeichneten Artikel verwendetA.
