Sic n-Art Substrat

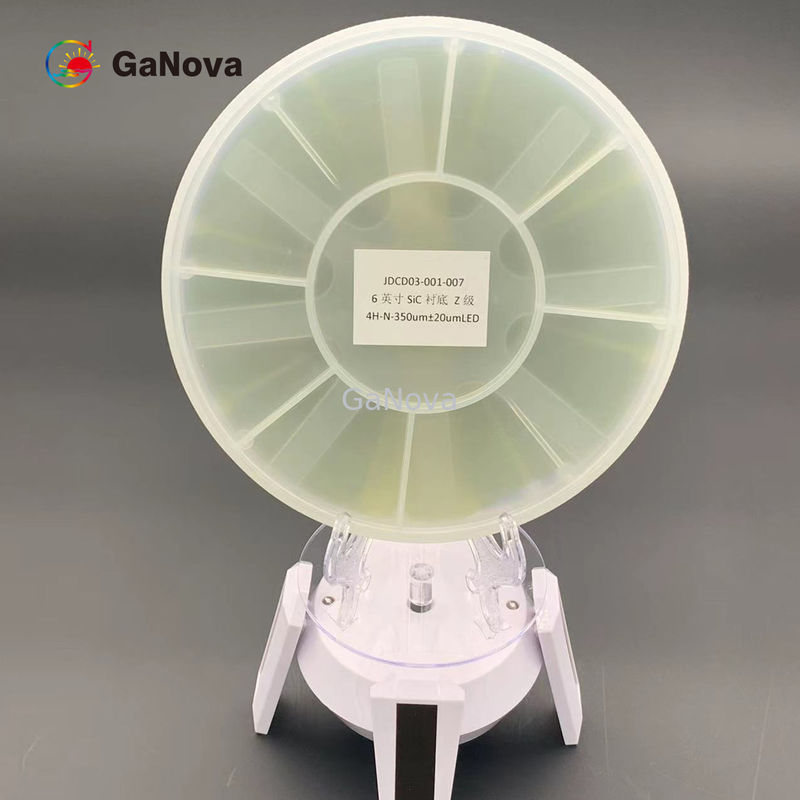

Großes Bild : Sic n-Art Substrat

Produktdetails:

Herkunftsort:	Suzhou China
Markenname:	GaNova
Zertifizierung:	UKAS/ISO9001:2015

Zahlung und Versand AGB:

Verpackung Informationen:	Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit:	3-4 Wochentage
Zahlungsbedingungen:	T/T

Kontakt

Sic n-Art Substrat

Beschreibung

Crystal Form:	4h	Oberflächenmetallkontamination:	(Al, Cr, F.E., Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mangan) cm⁻ ≤1E11 ²
Produktname:	Substrat 6inch 4H-SiC N-artig	Durchmesser:	150.0mm +0mm/-0.2mm
Oberflächenorientierung:	Aus-Achse: ° 4°toward <11-20>±0.5	Flache hauptsächlichlänge:	47,5 mm ±1,5 mm
Hervorheben:	Sic Epitaxial- n-Art Substrat , 6-Zoll- Wafer 150.0mm , Art Substrat 6inch N

Substrat N-artiges P-SBD 6inch 4H-SiC ordnen 350.0±25.0μm MPD≤0.5/cm2 Widerstandskraft 0.015Ω•cm-0.025Ω•cm für Energie und Microw

Substrat 6inch 4H-SiC N-artig

Überblick

Z.Z. ist Silikonkarbid (sic) für Anwendungen der hohen Leistung MMIC weitverbreitet. Sic wird auch als Substrat für Epitaxie von GaN für sogar Geräte der höheren Energie MMIC verwendet. Geräte der hohen Temperatur. Weil sic eine hohe Wärmeleitfähigkeit hat, zerstreut sic Hitze schnell als andere Halbleitermaterialien.

Eigentum	Grad P-MOS	P-SBD Grad	D-Grad
Crystal Form	4H
Polytype	Keine ermöglichten		Area≤5%
(MPD) ^a	≤0.2 /cm2	≤0.5 /cm2	≤5 /cm2
Hexen-Platten	Keine ermöglichten		Area≤5%
Sechseckiges Polycrystal	Keine ermöglichten
Einbeziehungen ^a	Area≤0.05%	Area≤0.05%	N/A
Widerstandskraft	0.015Ω•cm-0.025Ω•cm	0.015Ω•cm-0.025Ω•cm	0.014Ω•cm-0.028Ω•cm
(EPD) ^a	≤4000/cm2	≤8000/cm2	N/A
(TED) ^a	≤3000/cm2	≤6000/cm2	N/A
(BPD) ^a	≤1000/cm2	≤2000/cm2	N/A
(TSD) ^a	≤600/cm2	≤1000/cm2	N/A
Stapelfehler	≤0.5% Bereich	≤1% Bereich	N/A
Metallische Oberflächenverschmutzung	(Al, Cr, F.E., Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mangan) ≤1E11 cm^-2
Durchmesser	150,0 Millimeter +0mm/-0.2mm
Oberflächenorientierung	Aus-Achse: ° <11-20>4°toward ±0.5
Flache hauptsächlichlänge	47,5 Millimeter ± 1,5 Millimeter
Flache zweitenslänge	Keine Sekundärebene
Flache hauptsächlichorientierung	Paralleles to±1°<11-20>
Flache zweitensorientierung	N/A
Orthogonales Misorientation	±5.0°
Oberflächenende	C-Gesicht: Optisches Polnisches, Si-Gesicht: CMP
Oblaten-Rand	Abschrägung
Oberflächenrauigkeit (10μm×10μm)	Si-Gesicht Ra≤0.20 Nanometer; C-Gesicht Ra≤0.50 Nanometer
Stärke ^a	μm 350.0μm± 25,0
LTV (10mm×10mm) ^a	≤2μm		≤3μm
(TTV) ^a	≤6μm		≤10μm
(BOGEN) ^a	≤15μm	≤25μm	≤40μm
(Verzerrung) ^a	≤25μm	≤40μm	≤60μm
Chips/Einzüge	Keine ermöglichten ≥0.5mm-Breite und -tiefe		Breite und Tiefe Qty.2 ≤1.0 Millimeter
Kratzer ^a (Si-Gesicht, CS8520)	≤5 und kumulativer Length≤0.5×Wafer-Durchmesser		≤5 und kumulatives Length≤1.5×Wafer Durchmesser
TUA (2mm*2mm)	≥98%	≥95%	N/A
Sprünge	Keine ermöglichten
Verschmutzung	Keine ermöglichten
Eigentum	Grad P-MOS	P-SBD Grad	D-Grad
Rand-Ausschluss	3mm

Anmerkung: 3mm Randausschluß wird für die Einzelteile verwendet, die mit ^A. markiert werden^.
