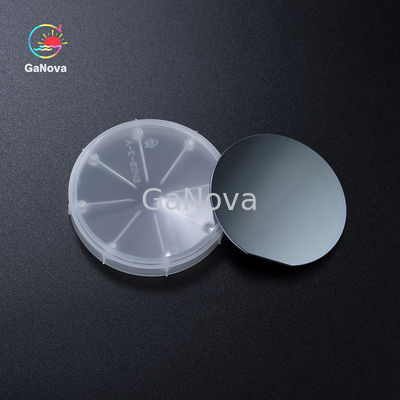

JDCD06-001-004 5-Zoll-Siliziumwafer-MEMS-Bauelemente, integrierte Schaltkreise, dedizierte Substrate für diskrete Bauelemente

Bescheinigung
CHINA Shanghai GaNova Electronic Information Co., Ltd. zertifizierungen
Ich bin online Chat Jetzt

JDCD06-001-004 5-Zoll-Siliziumwafer-MEMS-Bauelemente, integrierte Schaltkreise, dedizierte Substrate für diskrete Bauelemente

JDCD06-001-004 5-Zoll-Siliziumwafer-MEMS-Bauelemente, integrierte Schaltkreise, dedizierte Substrate für diskrete Bauelemente
JDCD06-001-004 5-Zoll-Siliziumwafer-MEMS-Bauelemente, integrierte Schaltkreise, dedizierte Substrate für diskrete Bauelemente

Großes Bild :  JDCD06-001-004 5-Zoll-Siliziumwafer-MEMS-Bauelemente, integrierte Schaltkreise, dedizierte Substrate für diskrete Bauelemente

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD06-001-004
Zahlung und Versand AGB:
Min Bestellmenge: 1
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 50000pcs/month

JDCD06-001-004 5-Zoll-Siliziumwafer-MEMS-Bauelemente, integrierte Schaltkreise, dedizierte Substrate für diskrete Bauelemente

Beschreibung
Durchmesser: 5" Grad: Haupt
Wachstums-Methode: CZ Orientierung: <1-0-0><1-1-1>,<1-1-0>
Art/Dopant: P-Art/Bor, n-Art/Phos, N Type/As, N Type/Sb Dicke (μm): 625
Dickentoleranz: Standard-± 25μm, maximales Fähigkeiten ± 5μm Widerstandskraft: 0.001-100 Ohmcm
Oberflächen beendet: P/E, P/P, E/E, G/G TTV (μm): Standard-<10 um, maximales Capabilities<5 um
Bogen/Verzerrung: Standard-<40 um, maximales Capabilities<20 um Partikel: <10>

5-Zoll-Siliziumwafer-MEMS-Geräte, integrierte Schaltkreise, dedizierte Substrate für diskrete Geräte




Überblick

Obwohl Siliziumkristalle metallisch aussehen können, sind sie nicht vollständig Metalle.Aufgrund der „freien Elektronen“, die sich leicht zwischen Atomen bewegen, sind Metalle gute elektrische Leiter, und Elektrizität ist die Bewegung von Elektronen.Ein reiner Siliziumkristall hingegen ist fast ein Isolator;lässt nur sehr wenig Strom durch.Dies kann jedoch durch einen Prozess namens Doping geändert werden.


Ein Siliziumwafer ist ein wesentliches Material für die Herstellung von Halbleitern, die in allen Arten von elektronischen Geräten zu finden sind, die unser Leben bereichern.Nur wenige von uns haben die Möglichkeit, im täglichen Leben einem echten Siliziumwafer zu begegnen.



Spezifikation

Siliziumwafer

Durchmesser



2"/3"/4"/5"/6"/8"/12"
Grad Prime
Wachstum Methode CZ
Orientierung <1-0-0>,<1-1-1>,<1-1-0>
Typ/Dotierstoff P-Typ/Bor, N-Typ/Phos, N-Typ/As, N-Typ/Sb
Dicke (μm)

279/380/525/625/675/725/775

Dicke Toleranz Standard ± 25 μm, maximale Kapazität/en ± 5 μm
Widerstand 0,001-100 Ohm-cm
Oberfläche Fertig P/E,P/P,E/E,G/G
TTV (μm) Standard <10 um, maximale Fähigkeiten <5 um
Bogen/Kette Standard <40 um, maximale Fähigkeiten <20 um
Partikel <10 @ 0,5 um;<10@0.3um;< 10 @ 0,2 um;







Über uns

Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.





FAQ

F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
