Produktdetails:
|
| Durchmesser: | 8" | Grad: | Haupt |
|---|---|---|---|
| Wachstums-Methode: | CZ | Orientierung: | <1-0-0><1-1-1>,<1-1-0> |
| Art/Dopant: | P-Art/Bor, n-Art/Phos, N Type/As, N Type/Sb | Dicke (μm): | 725 |
| Dickentoleranz: | Standard-± 25μm, maximales Fähigkeiten ± 5μm | Widerstandskraft: | 0.001-100 Ohmcm |
| Oberflächen beendet: | P/E, P/P, E/E, G/G | TTV (μm): | Standard-<10 um, maximales Capabilities<5 um |
| Bogen/Verzerrung: | Standard-<40 um, maximales Capabilities<20 um | Partikel: | <10> |

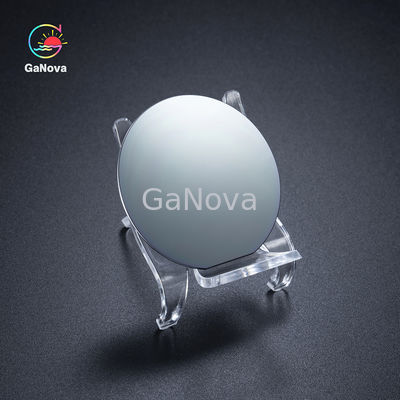

8-Zoll-Siliziumwafer-MEMS-Geräte, integrierte Schaltkreise, dedizierte Substrate für diskrete Geräte
Überblick
In der Elektronik sind Siliziumwafer (auch bekannt als Substrate) dünne Scheiben aus hochreinem kristallinem Silizium (c-Si), die bei der Herstellung von integrierten Schaltkreisen verwendet werden – einem Verbund aus mehreren elektronischen Komponenten.Siliziumwafer spielen eine wichtige Rolle in der Halbleiterindustrie, da sie ihre Anwendung in der Elektronik und in mikromechanischen Geräten finden.
Obwohl Siliziumkristalle metallisch aussehen können, sind sie nicht vollständig Metalle.Aufgrund der „freien Elektronen“, die sich leicht zwischen Atomen bewegen, sind Metalle gute elektrische Leiter, und Elektrizität ist die Bewegung von Elektronen.Ein reiner Siliziumkristall hingegen ist fast ein Isolator;lässt nur sehr wenig Strom durch.Dies kann jedoch durch einen Prozess namens Doping geändert werden.
Spezifikation
| Siliziumwafer | |
|
Durchmesser
|
2"/3"/4"/5"/6"/8"/12" |
| Grad | Prime |
| Wachstum Methode | CZ |
| Orientierung | <1-0-0>,<1-1-1>,<1-1-0> |
| Typ/Dotierstoff | P-Typ/Bor, N-Typ/Phos, N-Typ/As, N-Typ/Sb |
| Dicke (μm) | 279/380/525/625/675/725/775 |
| Dicke Toleranz | Standard ± 25 μm, maximale Kapazität/en ± 5 μm |
| Widerstand | 0,001-100 Ohm-cm |
| Oberfläche Fertig | P/E,P/P,E/E,G/G |
| TTV (μm) | Standard <10 um, maximale Fähigkeiten <5 um |
| Bogen/Kette | Standard <40 um, maximale Fähigkeiten <20 um |
| Partikel | <10 @ 0,5 um;<10@0.3um;< 10 @ 0,2 um; |
