Produktdetails:
|
| Produktname: | 4-Zoll-Si-dotierte GaN/Saphir-Substrate | Stärke/Stärke Geschlechtskrankheit: | 4,5 ± 0.5μm/< 3% |
|---|---|---|---|
| Orientierung: | C-Ebene (0001) Abweichungswinkel zur A-Achse 0,2 ± 0,1 ° | Maße: | 100 ± 0.2mm |
| Orientierungs-Ebene von GaN: | (1-100) 0 ± 0,2 °, 30 ±1mm | Leitungs-Art: | N-TYPE |
| Hervorheben: | Saphir-GaN-Epitaxialwafer,PIN GaN Epitaxial Wafer,4 Zoll gan epitaxial Wafer |
||

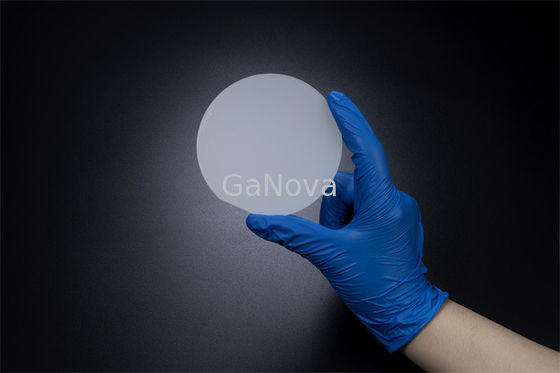

4 Zoll N-artiges Si-lackiertes GaN auf Saphirwafer SSP resistivity<0.05 Ω cm LED, Laser, Epitaxial- Wafer PIN
Für leicht Si-lackiertes GaN ([Si] = waren 2,1 × 1016 cm −3), die Elektronenbeweglichkeit der Raumtemperatur (Funktelegrafie) als cm2 1008 V −1 s −1 so hoch, das dominierend durch das polare optische Phononzerstreuen begrenzt wurde. Außerdem fanden wir, dass schwer Si-lackiertes GaN, das unter Verwendung PSD vorbereitet wurde, eine Funktelegrafie-Mobilität als hoch als 110 cm2 V −1 s −1 bei einer Elektronendichte von 2 × 1020 cm −3 aufwies, die anzeigte, dass die Widerstandskraft dieses Filmes fast so klein wie die von typischen transparenten leitfähigen Oxiden wie Indiumzinnoxid war.
Bei den niedrigeren Temperaturen erhöhte sich die Elektronenbeweglichkeit auf cm2 1920 V −1 s −1 bei 136 K, und die Temperaturabhängigkeit wurde gut durch herkömmliche Zerstreuenmodelle erklärt. Diese Ergebnisse zeigen an, dass Si-lackiertes GaN, das unter Verwendung PSD vorbereitet wird, nicht nur für die Herstellung von GaN-ansässigen Starkstromgeräten verspricht, aber auch für Gebrauch als Epitaxial- transparente Elektrodenmaterialien für Nitrid optische Geräte basierte.
| 4 Zoll Si-lackiertes GaN/Sapphire Substrates | ||
| Einzelteil | GaN-T-C-N-C100 |
|
| Maße | ± 100 0,2 Millimeter | |
| Stärke/Stärke Geschlechtskrankheit | 4,5 ± 0,5 μm/ < 3=""> | |
| Orientierung | C-Fläche (0001) weg vom Winkel in Richtung zu Ein-Achse 0,2 ± 0,1 ° | |
| Orientierungs-Ebene von GaN | (1-100) 0 ± 0,2 °, ± 30 1 Millimeter | |
| Leitungs-Art | N-artig | |
| Widerstandskraft (300K) | < 0=""> | |
| Ladungsträgerdichte | > 1 x 1018 cm-3 (≈, das Konzentration lackiert) | |
| Mobilität | > 200 cm2/V·s | |
| *XRD FWHMs | (0002) < 300="" arcsec=""> | |
| Struktur | | 2μm nGaN/~ 2.5μm uGaN/~ 25 Nanometer-uGaN buffer/650 ± 25 μm Saphir | |
| Orientierung des Saphirs | C-Fläche (0001) weg vom Winkel in Richtung zu M-Achse 0,2 ± 0,1 ° | |
| Orientierungs-Ebene des Saphirs | (11-20) 0 ± 0,2 °, ± 30 1 Millimeter | |
| Sapphire Polish | Simplex poliert (SSP)/doppelte Seite poliert (DSP) | |
| Verwendbarer Bereich | > 90% (Rand und Makrodefektausschluß) | |
| Paket |
Verpackt in einem Cleanroom in den Behältern: einzelner Oblatenkasten (< 3="" PCS=""> |
|
Über uns
Wir spezialisieren uns, auf, eine Vielzahl von Materialien zu den Oblaten, zu Substraten und zu kundengebundenem optischem Glas-parts.components zu verarbeiten, die auf Elektronik, Optik, Opto Elektronik und vielen anderen Gebieten weitverbreitet sind. Wir auch haben nah mit vielen inländischen gearbeitet und Überseeuniversitäten, Forschungsinstitutionen und Firmen, stellen kundengebundene Produkt und Service für ihre R&D-Projekte zur Verfügung. Es ist unsere Vision zum Beibehalten eines guten Verhältnisses von Zusammenarbeit mit unseren allen Kunden durch unsere guten Rufe.
FAQ
Q: Sind Sie Handelsgesellschaft oder Hersteller?
Wir sind Fabrik.
Q: Wie lang ist Ihre Lieferfrist?
Im Allgemeinen ist es 3-5 Tage, wenn die Waren auf Lager sind.
oder es ist 7-10 Tage, wenn die Waren nicht auf Lager sind, es ist entsprechend Quantität.
Q: Stellen Sie Proben zur Verfügung? ist es frei oder Extra?
Ja könnten wir, die Probe für freie Gebühr anbieten aber tragen nicht die Frachtkosten.
Q: Was ist Ihre Zahlungsfristen?
Zahlungs- <>
Zahlung >=5000USD, 80% T/T im Voraus, Balance vor Versand.
