Produktdetails:
|
| Produktname: | 4 Zoll MG-lackiertes GaN/Sapphire Substrates | Maße: | 100 ± 0.2mm |
|---|---|---|---|
| Leitungs-Art: | P-artig | Widerstandskraft (300K): | < 10=""> |
| Ladungsträgerdichte: | > 1 x 10 ¹ ⁷ cm⁻ ³ (Konzentration von p+GaN-≥ 5 x 10 ¹ ⁹ cm⁻ ³ lackierend) | Mobilität: | > 5cm ² /V·s |
| Hervorheben: | LED-Laser-GaN-Epitaxialwafer |
||

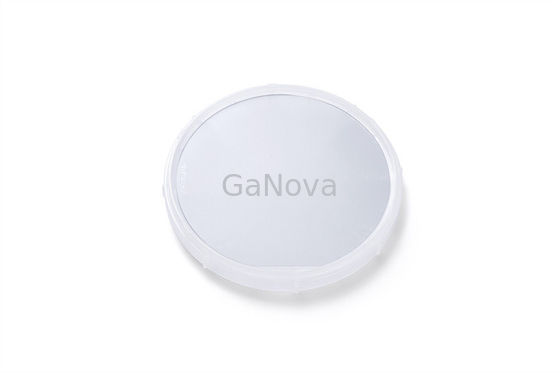

4 Zoll P-artiges MG-lackiertes GaN auf Saphirwafer SSP resistivity~10Ω cm LED, Laser, Epitaxial- Wafer PIN
Warum verwenden Sie GaN Wafers?
Gallium-Nitrid auf Saphir ist das ideale Material für HF-Energien-Verstärkung. Es bietet einigen Nutzen über Silikon, einschließlich eine höhere Durchbruchsspannung und eine bessere Leistung bei hohen Temperaturen an.
GaN ist ein binärer direkter Bandlückehalbleiter III/V, der in den hellen Leuchtdioden seit den neunziger Jahren allgemein verwendet ist. Das Mittel ist ein sehr hartes Material, das eine Kristallstruktur des Wurtzits hat. Seine große Bandlücke von eV 3,4 leistet sich es spezielle Eigenschaften für Anwendungen
optoelektronisch
starke Geräte
Hochfrequenzgeräte
| 4 Zoll MG-lackiertes GaN/Sapphire Substrates | ||
| Einzelteil | GaN-T-C-P-C100 |
|
| Maße | 100 ± 0.2mm | |
| Stärke/Stärke Geschlechtskrankheit | 4,5 ± 0,5 μm/ < 3=""> | |
| Orientierung | C-Fläche (0001) weg vom Winkel in Richtung zu Ein-Achse 0,2 ± 0,1 ° | |
| Orientierungs-Ebene von GaN | (1-100) 0 ± 0,2 °, ± 30 1 Millimeter | |
| Leitungs-Art | P-artig | |
| Widerstandskraft (300K) | < 10=""> | |
| Ladungsträgerdichte | > 1 x 1017 cm-3 (Konzentration von ≥ 5 x 1019 p +GaN lackierend cm-3) | |
| Mobilität | > 5 cm2/V·s | |
| *XRD FWHMs | (0002) < 300arcsec=""> | |
| Struktur |
| 0,5 μm p +GaN/~ 1,5 μm p-GaN/~ 2,5 μm uGaN/~ 25 Nanometer uGaN buffer/430 ± 25 μm Saphir |
|
| Orientierung des Saphirs | C-Fläche (0001) weg vom Winkel in Richtung zu M-Achse 0,2 ± 0,1 ° | |
| Orientierungs-Ebene des Saphirs | (11-20) 0 ± 0,2 °, 30± 1 Millimeter | |
| Sapphire Polish | Simplex poliert (SSP)/doppelte Seite poliert (DSP) | |
| Verwendbarer Bereich | > 90% (Rand und Makrodefektausschluß) | |
| Paket |
Verpackt in einem Cleanroom in den Behältern: einzelner Oblatenkasten (< 3="" PCS=""> |
|
Über uns
Wir spezialisieren uns, auf, eine Vielzahl von Materialien zu den Oblaten, zu Substraten und zu kundengebundenem optischem Glas-parts.components zu verarbeiten, die auf Elektronik, Optik, Opto Elektronik und vielen anderen Gebieten weitverbreitet sind. Wir auch haben nah mit vielen inländischen gearbeitet und Überseeuniversitäten, Forschungsinstitutionen und Firmen, stellen kundengebundene Produkt und Service für ihre R&D-Projekte zur Verfügung. Es ist unsere Vision zum Beibehalten eines guten Verhältnisses von Zusammenarbeit mit unseren allen Kunden durch unsere guten Rufe.
FAQ
Q: Sind Sie Handelsgesellschaft oder Hersteller?
Wir sind Fabrik.
Q: Wie lang ist Ihre Lieferfrist?
Im Allgemeinen ist es 3-5 Tage, wenn die Waren auf Lager sind.
oder es ist 7-10 Tage, wenn die Waren nicht auf Lager sind, es ist entsprechend Quantität.
Q: Stellen Sie Proben zur Verfügung? ist es frei oder Extra?
Ja könnten wir, die Probe für freie Gebühr anbieten aber tragen nicht die Frachtkosten.
Q: Was ist Ihre Zahlungsfristen?
Zahlungs- <>
Zahlung >=5000USD, 80% T/T im Voraus, Balance vor Versand.
