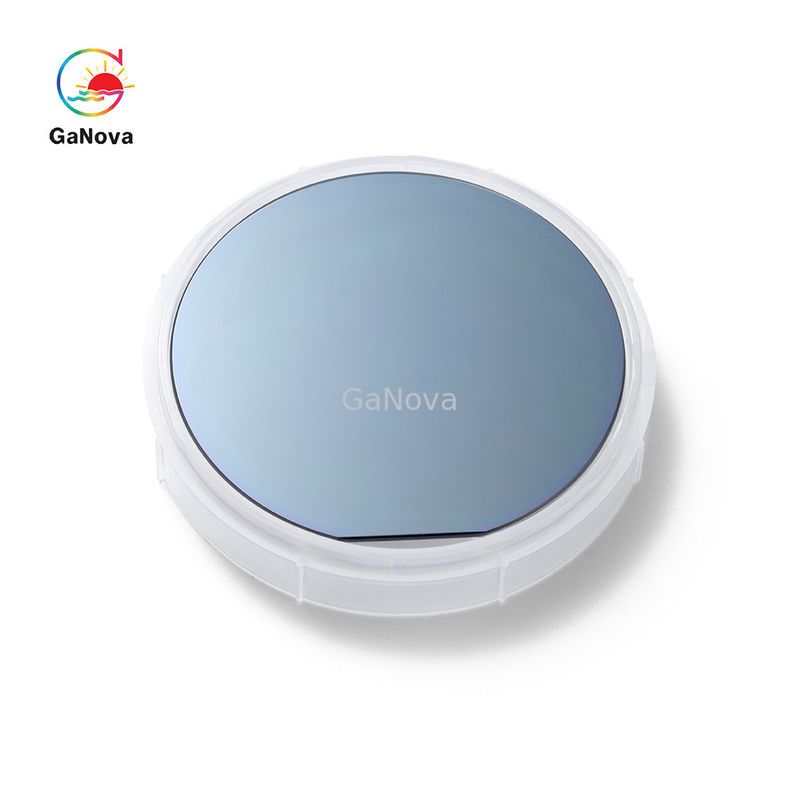

JDCD07-001-001 4-Zoll-SOI-Epitaxialwafer für die MEMS-Verarbeitung

JDCD07-001-001 4-Zoll-SOI-Epitaxialwafer für die MEMS-Verarbeitung
JDCD07-001-001 4-Inch SOI Epitaxial Wafer For MEMS Processing
JDCD07-001-001 4-Zoll-SOI-Epitaxialwafer für die MEMS-Verarbeitung JDCD07-001-001 4-Zoll-SOI-Epitaxialwafer für die MEMS-Verarbeitung

Großes Bild :  JDCD07-001-001 4-Zoll-SOI-Epitaxialwafer für die MEMS-Verarbeitung

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD07-001-001
Zahlung und Versand AGB:
Min Bestellmenge: 1
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 50000pcs/month

JDCD07-001-001 4-Zoll-SOI-Epitaxialwafer für die MEMS-Verarbeitung

Beschreibung
Durchmesser: 4" Orientierung: <100>,<111>
Art/Dopant: P-Art/Bor, n-Art/Phos, N Type/As, N Type/Sb Dicke (μm): 300-725
Widerstandskraft: 0.001-20000 Ohm-cm Oberflächen beendet: P/P, P/E
Partikel: <10>

Epitaktischer 4-Zoll-SOI-Wafer für die MEMS-Verarbeitung




Überblick

Obwohl Siliziumkristalle metallisch aussehen können, sind sie nicht vollständig Metalle.Aufgrund der „freien Elektronen“, die sich leicht zwischen Atomen bewegen, sind Metalle gute elektrische Leiter, und Elektrizität ist die Bewegung von Elektronen.Ein reiner Siliziumkristall hingegen ist fast ein Isolator;lässt nur sehr wenig Strom durch.Dies kann jedoch durch einen Prozess namens Doping geändert werden.





Spezifikation



SOI
Durchmesser 4'' 5'' 6'' 7''





Geräteschicht

Dotierstoff Bor, Phos, Arsen, Antimon, Undotiert
Orientierung <100>, <111>
Typ SIMOX, BESOI, Simbond, Smart-Schnitt
Widerstand 0,001-20000 Ohm-cm
Dicke (um) 0,2-150
Die Einheitlichkeit <5%
BOX-Schicht Dicke (um) 0,4-3
Gleichmäßigkeit <2,5 %





Substrat

Orientierung <100>, <111>
Typ/Dotierstoff P-Typ/Bor, N-Typ/Phos, N-Typ/As, N-Typ/Sb
Dicke (um) 300-725
Widerstand 0,001-20000 Ohm-cm
Oberfläche fertig P/P, P/E
Partikel <10@.0.3um
