JDCD07-001-002 5 Zoll SOI Epitaxial Wafer For MEMS Verarbeitung

JDCD07-001-002 5 Zoll SOI Epitaxial Wafer For MEMS Verarbeitung
JDCD07-001-002  5-Inch SOI Epitaxial Wafer For MEMS Processing
JDCD07-001-002 5 Zoll SOI Epitaxial Wafer For MEMS Verarbeitung JDCD07-001-002 5 Zoll SOI Epitaxial Wafer For MEMS Verarbeitung

Großes Bild :  JDCD07-001-002 5 Zoll SOI Epitaxial Wafer For MEMS Verarbeitung

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD07-001-002
Zahlung und Versand AGB:
Min Bestellmenge: 1
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 50000pcs/month

JDCD07-001-002 5 Zoll SOI Epitaxial Wafer For MEMS Verarbeitung

Beschreibung
Orientierung: <100>,<111> Art/Dopant: P-Art/Bor, n-Art/Phos, N Type/As, N Type/Sb
Die Einheitlichkeit: <5> Widerstandskraft: 0.001-20000 Ohm-cm
Oberflächen beendet: P/E, P/P Einheitlichkeit: <2>
Partikel: <10>

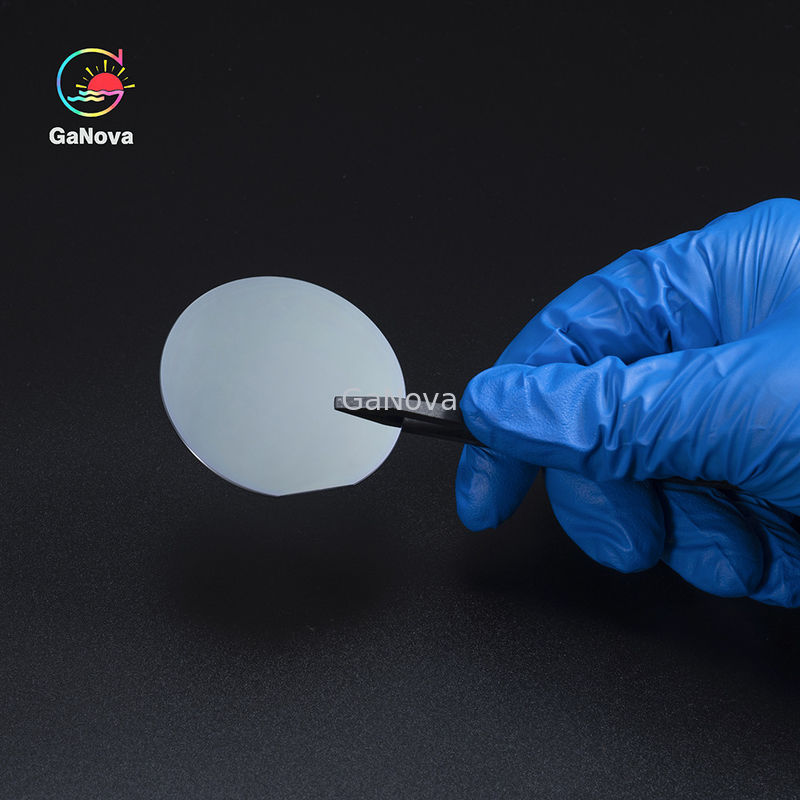

5 Zoll Epitaxial- Wafer SOI für MEMS Verarbeitung


Überblick

Siliziumscheiben (Si-Oblate) sind dünne Scheiben des in hohem Grade reinen kristallisierten Silikons. Siliziumscheiben treten als ein Substrat für Mikroelektronische Geräte und sind in errichtenden elektronischen Schaltungen wegen ihrer Leitfähigkeit und Erschwinglichkeit besonders auf nützlich. Silikon kommt 7. als das allgemeinste Element im gesamten Universum und das zweithäufigste allgemeine Element auf Erde. Etwas allgemeine Materialien, die Silikon enthalten, sind Strandsand, Quarz, Feuerstein, Achat, unter anderem. Silikon ist das Hauptteil in den Baumaterialien wie Ziegelstein, Zement und Glas. Es übersteigt auch das Diagramm als der allgemeinste Halbleiter, der es im elektronischen und Technologiesektor das weitverbreitetste hat sein gelassen

Spezifikation

SOI
Durchmesser 4' ‚ 5' ‚ 6' ‚ 7' ‚

Gerät-Schicht

Dopant Bor, Phos, Arsen, Antimon, Undoped
Orientierung <100>,<111>
Art SIMOX, BESOI, Simbond, Smart-geschnitten
Widerstandskraft 0.001-20000 Ohm-cm
Stärke (um) 0.2-150
Die Einheitlichkeit <5>
KASTEN Schicht Stärke (um) 0.4-3
Einheitlichkeit <2>

Substrat

Orientierung <100>, <111>
Art/Dopant P-Art/Bor, n-Art/Phos, N Type/As, N Type/Sb
Stärke (um) 300-725
Widerstandskraft 0.001-20000 Ohm-cm
Oberflächen beendet P/P, P/E
Partikel <10>
