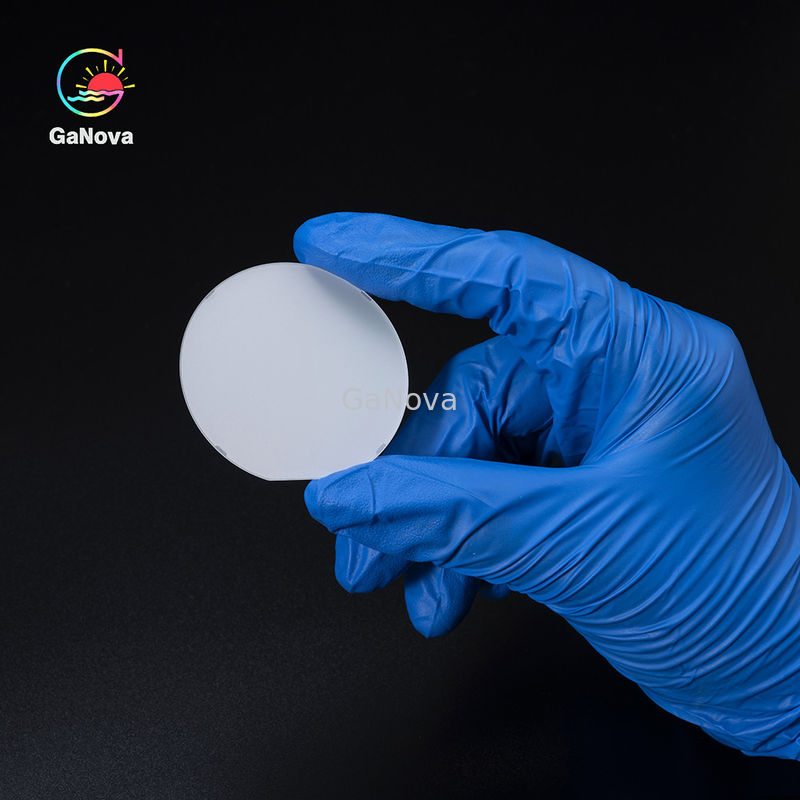

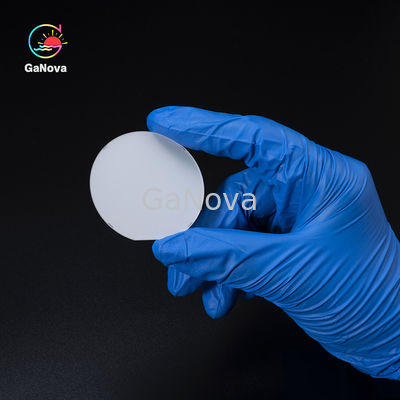

JDCD08-001-004 2inch R-Fläche Sapphire Substrate Wafer

Bescheinigung
CHINA Shanghai GaNova Electronic Information Co., Ltd. zertifizierungen
Ich bin online Chat Jetzt

JDCD08-001-004 2inch R-Fläche Sapphire Substrate Wafer

JDCD08-001-004 2inch R-Fläche Sapphire Substrate Wafer
JDCD08-001-004 2inch R-Fläche Sapphire Substrate Wafer

Großes Bild :  JDCD08-001-004 2inch R-Fläche Sapphire Substrate Wafer

Produktdetails:
Modellnummer: JDCD08-001-004
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Zahlungsbedingungen: T/T

JDCD08-001-004 2inch R-Fläche Sapphire Substrate Wafer

Beschreibung
Oberflächenorientierung: R-Ebene, 0 ± 0,1 ° Flache Orientierung: C auf R,CCW45±1°
Stärke: μm 500±15 R-Fläche: R9
Durchmesser: 50.8±0.10mm Material: Substrat
Hervorheben:

2 Zoll Saphir Substrat Wafer

JDCD08-001-004 2inch R-Fläche Sapphire Substrate Wafer

Saphir ist eins der stärksten Mineralien auf Erde-kaum als Stahl, obwohl zerbrechlicher als Diamant.

Die zwei seltensten Saphirfarben sind Padparadscha und Kornblumenblau. Die taxiertesten Saphire sind Kaschmir-Saphire eines hellen, samtartigen Blaus von den Bergen in Indien. Der letzte Kaschmir-Saphir wurde im Jahre 1927 gewonnen.

2-Zoll-R-Fläche Substrate hohen Reinheitsgrades Al2O3

Parameter

Spezifikation
Einheit Ziel Toleranz
Material Hoher Reinheitsgrad Al2O3 (>99.995%)
Durchmesser Millimeter 50,8 ±0.10
Stärke μm 500 ±15
Oberflächenorientierung R-Fläche, 0±0.1°
Flache Orientierung C auf R, CCW45±1°
Flache Länge Millimeter 16,0 ±1
R-Fläche R9
Vordere Oberflächenrauigkeit (Ra) Nanometer <0.3
Hintere Oberflächenrauigkeit (Ra) μm 0.8~1.2
Vordere Oberflächenbeschaffenheit Spiegel polierte, EPI-bereit
Oblatenrand R-artig oder T-artig
Abschrägungsbreite μm 80~160
TTV μm ≤5
LTV (5x5mm) μm ≤1.5
Bogen μm 0~-5
Verzerrung μm ≤10
Laser-Kennzeichen Wie Kunde erfordert
