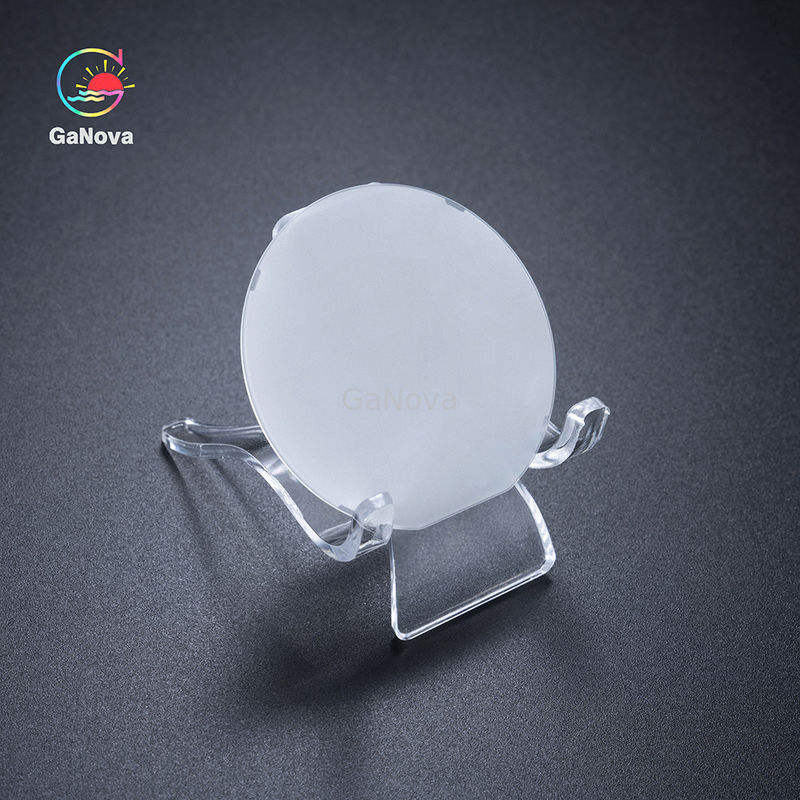

JDCD08-001-006 6inch C-Fläche Sapphire Substrate Wafer

Bescheinigung
CHINA Shanghai GaNova Electronic Information Co., Ltd. zertifizierungen
Ich bin online Chat Jetzt

JDCD08-001-006 6inch C-Fläche Sapphire Substrate Wafer

JDCD08-001-006 6inch C-Fläche Sapphire Substrate Wafer
JDCD08-001-006 6inch C-Plane Sapphire Substrate Wafer
JDCD08-001-006 6inch C-Fläche Sapphire Substrate Wafer JDCD08-001-006 6inch C-Fläche Sapphire Substrate Wafer

Großes Bild :  JDCD08-001-006 6inch C-Fläche Sapphire Substrate Wafer

Produktdetails:
Modellnummer: JDCD08-001-006
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Zahlungsbedingungen: T/T

JDCD08-001-006 6inch C-Fläche Sapphire Substrate Wafer

Beschreibung
Material: Hoher Reinheitsgrad Al2O3 (>99.995%) Oberflächenorientierung: C-Fläche (0001)
Stärke: 625 ±15μm Flache Orientierung: Ein-Fläche (11-20)
Durchmesser: 150.00±0.1mm Vordere Oberflächenbeschaffenheit: Spiegel polierte, EPI-bereit
Hervorheben:

6 Zoll Saphir Substrat Wafer

JDCD08-001-006 6inch C-Fläche Sapphire Substrate Wafer

Saphire sind an zweiter Stelle nur zu den Diamanten in der Haltbarkeit
Diamant ist das dauerhafteste natürlich vorkommende Element auf Erde und Rängen als 10 aus 10 auf Mohs-Skala von Mineralhärte heraus. Saphire sind auch als 9 aus 10 auf Mohs-Skala heraus sehr dauerhaft und widerlich.

Fast alle Saphire und Saphirschmuck von den on-line-Quellen und in den traditionellen Einzelhandelsgeschäften werden beschrieben, wie „natürlich“.

C-Fläche 6inch Substrate hohen Reinheitsgrades Al2O3

Parameter

Spezifikation
Einheit Ziel Toleranz
Material Hoher Reinheitsgrad Al2O3 (>99.995%)
Durchmesser Millimeter 150,00 ±0.1
Stärke μm

1000

±15
Oberflächenorientierung C-Fläche (0001)
- Weg vom Winkel in Richtung zur M-Achse Grad 0,20 ±0.1
- Weg vom Winkel in Richtung zur Ein-Achse Grad 0,00 ±0.10
Flache Orientierung Ein-Fläche (11-20)
- Flacher Offsetwinkel Grad 0,0 ±0.2
Flache Länge Millimeter 47,5 ±1
Vordere Oberflächenrauigkeit (Ra) Nanometer ≤0.2
Hintere Oberflächenrauigkeit μm 0.8~1.2μm
Vordere Oberflächenbeschaffenheit Spiegel polierte, EPI-bereit
Oblatenrand T-artig oder R-artig
R-Fläche R9
TTV μm ≤10
LTV (5x5mm) μm ≤2 (75%<1.8μm)
Bogen μm -0.5~-20
Verzerrung μm ≤25
Laser-Kennzeichen Wie Kunde erfordert
