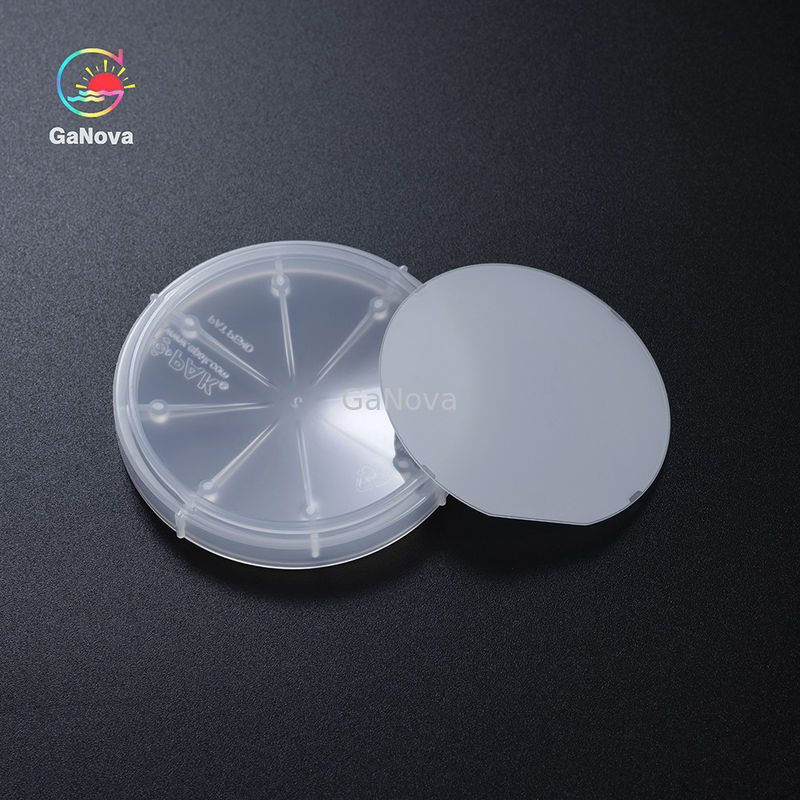

JDCD08-001-007 8-Zoll-C-Plane-Saphir-Substratwafer

JDCD08-001-007 8-Zoll-C-Plane-Saphir-Substratwafer
JDCD08-001-007 8inch C-Plane Sapphire Substrate Wafer
JDCD08-001-007 8-Zoll-C-Plane-Saphir-Substratwafer JDCD08-001-007 8-Zoll-C-Plane-Saphir-Substratwafer

Großes Bild :  JDCD08-001-007 8-Zoll-C-Plane-Saphir-Substratwafer

Produktdetails:
Modellnummer: JDCD08-001-007
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Zahlungsbedingungen: T/T

JDCD08-001-007 8-Zoll-C-Plane-Saphir-Substratwafer

Beschreibung
Material: Hoher Reinheitsgrad Al2O3 (>99.995%) Oberflächenorientierung: C-Fläche (0001)
R-Fläche: R9 Stärke: μm 725±25
Durchmesser: 200.00±0.1mm TTV: ≤15μm
Hervorheben:

8 Zoll Saphir Substrat Wafer

JDCD08-001-007 6-Zoll-C-Plane-Saphir-Substratwafer

Rubine und Saphire bestehen beide aus Korund (Aluminiumoxid - Al2O3).Korund ist nach Diamant einer der härtesten bekannten Naturstoffe.Da Korund zudem so hart und witterungsbeständig ist, findet man ihn auch in Sedimentablagerungen und Sedimentgesteinen.
Saphir steht auf der Mohs-Härteskala auf Rang 9.Korund ist unter normalen Tragebedingungen stabil, was bedeutet, dass es gegen die Einwirkung von Hitze, Licht und gängigen Chemikalien beständig ist.




8-Zoll-C-Ebene hochreine Al2O3-Substrate



Parameter

Spezifikation
Einheit Ziel Toleranz
Material Hochreines Al2O3 (> 99,995 %)
Durchmesser mm 200,00 ±0,1
Dicke μm anpassen ±25
Oberflächenorientierung C-Flugzeug(0001)
-Off-Winkel zur M-Achse Grad 0.00 ±0,1
-Off-Winkel zur A-Achse Grad 0.00 ±0,1
Einkerbung A-Flugzeug(11-20)
Einkerbung Grad 0,0 ±0,3°
Einkerbung mm 1.0 ±0,1
Einkerbung Grad 92° ±2°
Kerbe R nm 1.0 ±0,2
R-Ebene R9
TTV μm ≤15
Bogen μm ≤30
Kette μm ≤45
Ra nm Erstes Ra ≤ 0,3 nm, hinteres Ra, 0,8–1,2 μm
Lasermarkierung   Wie vom Kunden gefordert





Über uns

Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.





FAQ

F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
