Produktdetails:
|
| Produktname: | Sic Epitaxial- Oblate | Crystal Form: | 4h |
|---|---|---|---|
| Durchmesser: | 150,0 Millimeter +0mm/-0.2mm | Oberflächenorientierung: | Aus-Achse: ° 4°toward <11-20>±0.5 |
| Oberflächenmetallkontamination: | (Al, Cr, F.E., Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mangan) cm2 ≤1E11 | Flache hauptsächlichorientierung: | Paralleles to<11-20>±1° |
| Hervorheben: | Photonische SiC-Epitaxie-Wafer,4H 2-Zoll-Wafer,SiC-Epitaxie-Wafer ISO9001 |
||

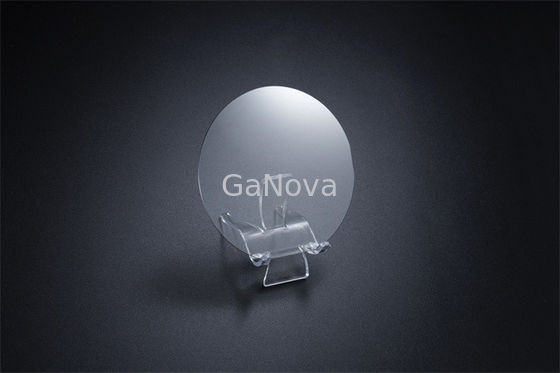

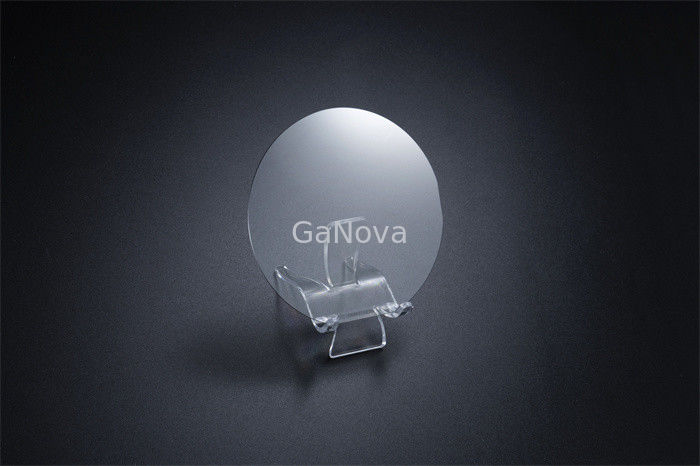

4H-SiC-Epitaxialwafer ≤0,2 /cm2 150,0 mm +0 mm/–0,2 mm 47,5 mm ± 1,5 mm
JDCD03-001-004
Überblick
Ein epitaktischer Wafer ist ein Wafer aus halbleitendem Material, der durch epitaxiales Wachstum (als Epitaxie bezeichnet) zur Verwendung bei der Herstellung von Halbleiter- und photonischen Bauelementen wie Leuchtdioden (LEDs) hergestellt wird.Gegenwärtig werden mehrere Verfahren zum Aufwachsen der Epitaxialschicht auf bestehenden Silizium- oder anderen Wafern verwendet: metallorganische chemische Gasphasenabscheidung (MOCVD) und Molekularstrahlepitaxie (MBE), LPE, HVPE.
| Eigentum | P-MOS-Klasse | P-SBD-Klasse | D-Klasse |
| Kristallform | 4H | ||
| Polytyp | Keine Zulässig | Bereich≤5% | |
| (MPD)A | ≤0,2/cm2 | ≤0,5/cm2 | ≤5 /cm2 |
| Sechskantplatten | Keine Zulässig | Bereich≤5% | |
| Hexagonaler Polykristall | Keine Zulässig | ||
| EinschlüsseA | Fläche ≤ 0,05 % | Fläche ≤ 0,05 % | N / A |
| Widerstand | 0,015 Ω·cm – 0,025 Ω·cm | 0,015 Ω·cm – 0,025 Ω·cm | 0,014 Ω·cm – 0,028 Ω·cm |
| (EPD)A | ≤4000/cm2 | ≤8000/cm2 | N / A |
| (TED)A | ≤3000/cm2 | ≤6000/cm2 | N / A |
| (BPS)A | ≤1000/cm2 | ≤2000/cm2 | N / A |
| (TSD)A | ≤600/cm2 | ≤1000/cm2 | N / A |
| Stapelfehler | ≤0,5 % Fläche | ≤1 % Fläche | N / A |
|
Oberflächenmetallkontamination |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2 |
||
| Durchmesser | 150,0 mm +0 mm/-0,2 mm | ||
| Oberflächenorientierung | Außerhalb der Achse: 4 ° in Richtung <11-20> ± 0,5 ° | ||
| Primäre flache Länge | 47,5 mm ± 1,5 mm | ||
| Sekundäre flache Länge | Keine Zweitwohnung | ||
| Primäre flache Ausrichtung | Parallel zu <11-20> ±1° | ||
| Sekundäre flache Ausrichtung | N / A | ||
| Orthogonale Fehlorientierung | ±5,0° | ||
| Oberflächenfinish | C-Fläche: Optische Politur, Si-Fläche: CMP | ||
| Wafer-Rand | Abschrägen | ||
|
Oberflächenrauheit (10μm×10μm) |
Si-Fläche Ra ≤ 0,20 nm; C-Fläche Ra ≤ 0,50 nm | ||
| DickeA | 350,0 μm ± 25,0 μm | ||
| LTV (10 mm × 10 mm)A | ≤2 μm | ≤3 μm | |
| (TTV)A | ≤6 μm | ≤10 μm | |
| (BOGEN)A | ≤15 μm | ≤25 μm | ≤40 μm |
| (Kette)A | ≤25 μm | ≤40 μm | ≤60 μm |
| Chips/Einkerbungen | Keine Zulässig ≥0,5 mm Breite und Tiefe | Menge 2 ≤1,0 mm Breite und Tiefe | |
|
KratzerA (Si-Gesicht, CS8520) |
≤ 5 und Gesamtlänge ≤ 0,5 × Waferdurchmesser |
≤5 und Gesamtlänge ≤1,5 × Wafer Durchmesser |
|
| TUA (2mm*2mm) | ≥98% | ≥95% | N / A |
| Risse | Keine Zulässig | ||
| Kontamination | Keine Zulässig | ||
| Eigentum | P-MOS-Klasse | P-SBD-Klasse | D-Klasse |
| Kantenausschluss | 3mm | ||
Hinweis: 3 mm Randausschluss wird für die mit gekennzeichneten Artikel verwendetA.
