Produktdetails:
|
| Produktname: | GaN Epitaxial Wafer | Maße: | 10 x 10,5 mm² |
|---|---|---|---|
| Stärke: | 350 ±25µm | Orientierung: | C-Ebene (0001) Abweichungswinkel zur M-Achse 0,35 ±0,15° |
| TTV: | ≤ 10µm | Bogen: | - 10µm ≤ BOGEN ≤ 10µm |
10*10,5 mm² C-Fläche Undotiertes, freistehendes GaN-Einkristallsubstrat vom n-Typ Widerstand < 0,1 Ω·cm Leistungsgerät/Laser
Anwendungen
Laserdioden: violette LD, blaue LD und grüne LD
Leistungselektronische Geräte, Hochfrequenzelektronische Geräte
Mehr als 10 Jahre Erfahrung in der Waferherstellungstechnologie mit GaAs-Substraten wurden in die GaN-Substratproduktion eingebracht.Das GaN-Substrat hat eine beschädigungsfreie, sehr flache (Rms < 0,2 nm), kontrollierte Oberflächenorientierung und kontrollierte atomare Stufenoberflächen.Es wurde eine für epitaxiales Wachstum geeignete Oberflächenqualität erreicht.
| 10 x 10,5 mm2 freistehende GaN-Substrate | ||||
| Artikel | GaN-FS-CU-S10 | GaN-FS-CN-S10 | GaN-FS-C-SI-S10 |
Bemerkungen: |
| Maße | 10 x 10,5 mm2 | |||
| Dicke | 350 ±25 µm | |||
| Orientierung | C-Ebene (0001) Abweichungswinkel zur M-Achse 0,35 ±0,15° | |||
| Leitungstyp | N-Typ | N-Typ | Halbisolierend | |
| Widerstand (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| Bogen | - 10 µm ≤ BOGEN ≤ 10 µm | |||
| Oberflächenrauheit der Ga-Oberfläche | < 0,2 nm (poliert) oder < 0,3 nm (poliert und Oberflächenbehandlung für Epitaxie) |
|||
| N Stirnflächenrauheit | 0,5 ~ 1,5 μm Option: 1~3 nm (fein geschliffen);< 0,2 nm (poliert) |
|||
| Versetzungsdichte | Ab 1 x 105bis 3 x 106cm-2(berechnet von CL)* | |||
| Makrodefektdichte | 0cm-2 | |||
| Nutzfläche | > 90 % (Randausschluss) | |||

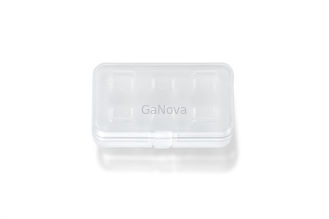

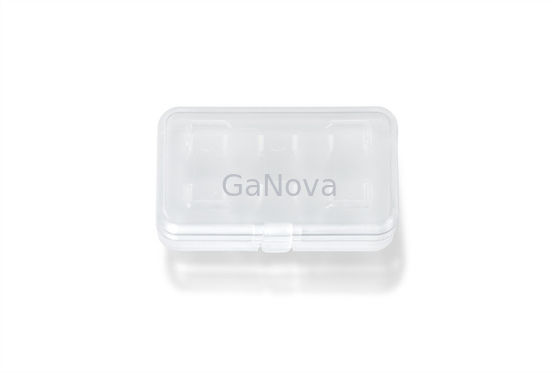

| Paket | Verpackt in einer Reinraumumgebung der Klasse 100, in einem 6-PCS-Behälter, unter einer Stickstoffatmosphäre | |||
*Nationale Standards von China (GB/T32282-2015)
