Produktdetails:
|
| Produktname: | Einzelnes Kristallsubstrat GaN | Maße: | 10 x 10,5 mm² |
|---|---|---|---|
| Stärke: | 350 ±25µm | Orientierung: | C-Ebene (0001) Abweichungswinkel zur M-Achse 0,35 ±0,15° |
| TTV: | ≤ 10µm | Makrodefekt-Dichte: | ² 0cm⁻ |
| Hervorheben: | Oberflächenbehandlung GaN Substrate,Epitaxy-GaN-Substrate,Polierte GaN-Substrate |
||

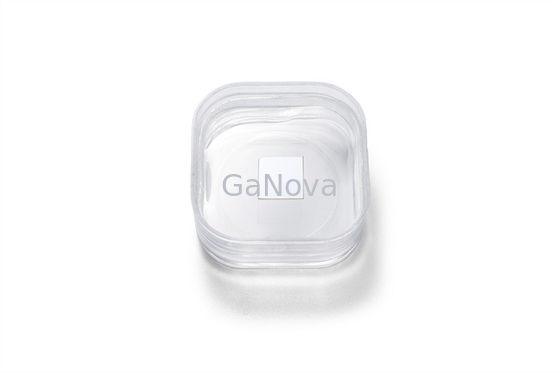

10*10,5 mm² C-Fläche Undotiertes, freistehendes GaN-Einkristallsubstrat vom n-Typ Widerstand < 0,1 Ω·cm Leistungsgerät/Laser
Überblick
Wir bieten hochwertige GaN-Substrate, die mit dem ursprünglich entwickelten HVPE-Verfahren (Hydride Vapor Phase Epitaxy) hergestellt werden und dabei auf mehr als 10 Jahre Erfahrung im GaAsP-Epi-Wafer-Geschäft zurückgreifen.
| 10 x 10,5 mm2 freistehende GaN-Substrate | ||||
| Artikel | GaN-FS-CU-S10 | GaN-FS-CN-S10 | GaN-FS-C-SI-S10 |
Bemerkungen: |
| Maße | 10 x 10,5 mm2 | |||
| Dicke | 350 ±25 µm | |||
| Orientierung | C-Ebene (0001) Abweichungswinkel zur M-Achse 0,35 ±0,15° | |||
| Leitungstyp | N-Typ | N-Typ | Halbisolierend | |
| Widerstand (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| Bogen | - 10 µm ≤ BOGEN ≤ 10 µm | |||
| Oberflächenrauheit der Ga-Oberfläche | < 0,2 nm (poliert) oder < 0,3 nm (poliert und Oberflächenbehandlung für Epitaxie) |
|||
| N Stirnflächenrauheit | 0,5 ~ 1,5 μm Option: 1~3 nm (fein geschliffen);< 0,2 nm (poliert) |
|||
| Versetzungsdichte | Ab 1 x 105bis 3 x 106cm-2(berechnet von CL)* | |||
| Makrodefektdichte | 0cm-2 | |||
| Nutzfläche | > 90 % (Randausschluss) | |||
| Paket | Verpackt in einer Reinraumumgebung der Klasse 100, in einem 6-PCS-Behälter, unter einer Stickstoffatmosphäre | |||
*Nationale Standards von China (GB/T32282-2015)
Über uns
Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.
FAQ
F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
