Produktdetails:
|
| Produktname: | freistehender GaN Substrates | Maße: | 10 x 10,5 mm² |
|---|---|---|---|
| Stärke: | 350 ±25µm | TTV: | ≤ 10µm |
| Bogen: | - 10µm ≤ BOGEN ≤ 10µm | Verwendbarer Bereich: | > 90% (Randausschluß) |
| Hervorheben: | 350 ± 25 μm GaN-Substrate,10 X 10 |
||

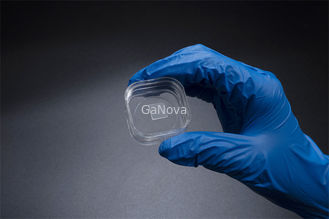

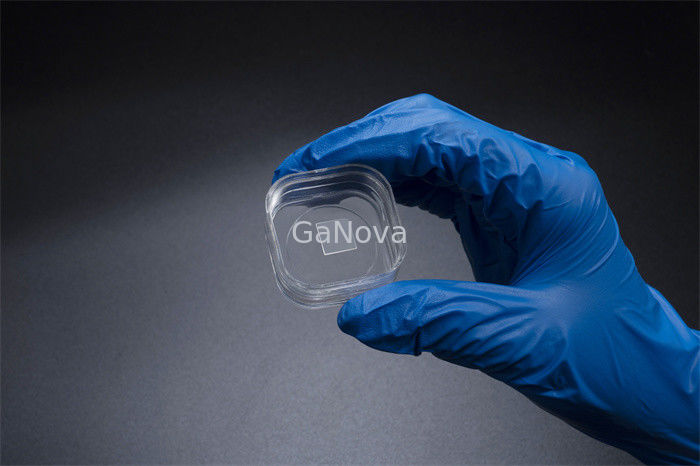

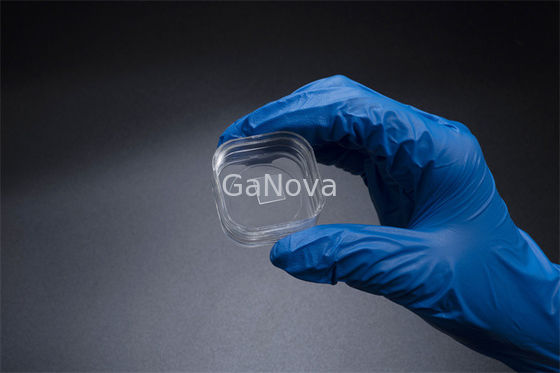

10*10,5 mm² C-Fläche Undotiertes, freistehendes GaN-Einkristallsubstrat vom n-Typ Widerstand < 0,1 Ω·cm Leistungsgerät/Laser
Überblick
GaN-Substrate
GaN (Galliumnitrid) Substrate und Wafer mit hoher Qualität (geringe Versetzungsdichte) und besten Preisen auf dem Markt.
Freistehende GaN-Kristallsubstrate in Premium-Qualität mit geringer Versetzungsdichte (in der Größenordnung von 105 /cm2) und gleichmäßige Oberfläche ohne periodische Defekte.Diese hochwertigen Galliumnitrid-Kristalle haben eine nutzbare Fläche von über 90 %.Zu den Optionen gehören: N-Typ, P-Typ, halbisolierend, C-Ebene, M-Ebene, A-Ebene.Größen bis zu 2 Zoll Durchmesser.
Wir verkaufen direkt ab Werk und können daher die besten Preise auf dem Markt für hochwertige GaN-Kristallsubstrate anbieten.
| 10 x 10,5 mm2 freistehende GaN-Substrate | ||||
| Artikel | GaN-FS-CU-S10 | GaN-FS-CN-S10 | GaN-FS-C-SI-S10 |
Bemerkungen: |
| Maße | 10 x 10,5 mm2 | |||
| Dicke | 350 ±25 µm | |||
| Orientierung | C-Ebene (0001) Abweichungswinkel zur M-Achse 0,35 ±0,15° | |||
| Leitungstyp | N-Typ | N-Typ | Halbisolierend | |
| Widerstand (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| Bogen | - 10 µm ≤ BOGEN ≤ 10 µm | |||
| Oberflächenrauheit der Ga-Oberfläche | < 0,2 nm (poliert) oder < 0,3 nm (poliert und Oberflächenbehandlung für Epitaxie) |
|||
| N Stirnflächenrauheit | 0,5 ~ 1,5 μm Option: 1~3 nm (fein geschliffen);< 0,2 nm (poliert) |
|||
| Versetzungsdichte | Von 1 x 105 bis 3 x 106 cm-2 (berechnet nach CL)* | |||
| Makrodefektdichte | 0cm-2 | |||
| Nutzfläche | > 90 % (Randausschluss) | |||
| Paket | Verpackt in einer Reinraumumgebung der Klasse 100, in einem 6-PCS-Behälter, unter einer Stickstoffatmosphäre | |||
*Nationale Standards von China (GB/T32282-2015)
Über uns
Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.
FAQ
F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
