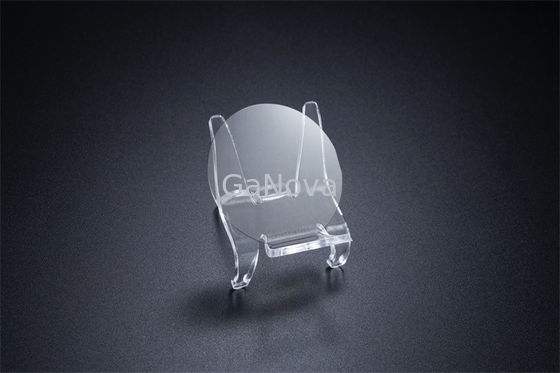

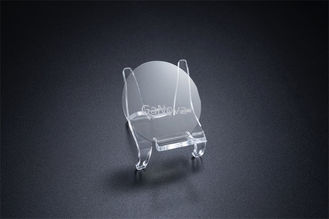

2 Zoll-Halbleiterwafer-P Niveau 260μm für Starkstromgerät-Mikrowellen-Geräte

2 Zoll-Halbleiterwafer-P Niveau 260μm für Starkstromgerät-Mikrowellen-Geräte
2 Zoll-Halbleiterwafer-P Niveau 260μm für Starkstromgerät-Mikrowellen-Geräte

Großes Bild :  2 Zoll-Halbleiterwafer-P Niveau 260μm für Starkstromgerät-Mikrowellen-Geräte

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T

2 Zoll-Halbleiterwafer-P Niveau 260μm für Starkstromgerät-Mikrowellen-Geräte

Beschreibung
Crystal Form: 4h Produktname: Sic Epitaxial- Oblate
Durchmesser: 150.0mm +0mm/-0.2mm Oberflächenorientierung: Aus-Achse: ° 4°toward <11-20>±0.5
Flache hauptsächlichlänge: 47.5mm ± 1.5mm Flache zweitenslänge: Keine Sekundärebene
Orthogonales Misorientation: ±5.0° Stärke a: 350.0μm± 25.0μm
Hervorheben:

2-Zoll-Halbleiterwafer

,

Mikrowellen-Geräthalbleiterwafer

,

Halbleiterwafer-P Niveau

2 Zoll sic Substrat JDCD03-001-001 P Niveau 4H-N/SI260μm±25μm<0001> für Starkstromgeräte und Mikrowellengeräte

Überblick

Die einzigartigen elektronischen und thermischen Eigenschaften des Silikonkarbids (sic) machen es ideal entsprochen für moderne starke und Hochfrequenzhalbleiterbauelemente, die weit über den Fähigkeiten entweder von Silikon- oder Galliumarsenidgeräten funktionieren. Die Schlüsselvorteile der SIC-ansässigen Technologie umfassen verringerten, Verluste, höhere Energiedichte, bessere Wärmeableitung und erhöhte Bandbreitenfähigkeit zu schalten.

Eigentum

Grad P-MOS P-SBD Grad D-Grad
Crystal Form 4H
Polytype Keine ermöglichten Area≤5%
(MPD) a ≤0.2 /cm2 ≤0.5 /cm2 ≤5 /cm2
Hexen-Platten Keine ermöglichten Area≤5%
Sechseckiges Polycrystal Keine ermöglichten
Einbeziehungen a Area≤0.05% Area≤0.05% N/A
Widerstandskraft 0.015Ω•cm-0.025Ω•cm 0.015Ω•cm-0.025Ω•cm 0.014Ω•cm-0.028Ω•cm
(EPD) a ≤4000/cm2 ≤8000/cm2 N/A
(TED) a ≤3000/cm2 ≤6000/cm2 N/A
(BPD) a ≤1000/cm2 ≤2000/cm2 N/A
(TSD) a ≤600/cm2 ≤1000/cm2 N/A
Stapelfehler ≤0.5% Bereich ≤1% Bereich N/A

Metallische Oberflächenverschmutzung

(Al, Cr, F.E., Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mangan) ≤1E11 cm-2

Durchmesser 150,0 Millimeter +0mm/-0.2mm
Oberflächenorientierung Aus-Achse: ° <11-20>4°toward ±0.5
Flache hauptsächlichlänge 47,5 Millimeter ± 1,5 Millimeter
Flache zweitenslänge Keine Sekundärebene
Flache hauptsächlichorientierung Paralleles to±1°<11-20>
Flache zweitensorientierung N/A
Orthogonales Misorientation ±5.0°
Oberflächenende C-Gesicht: Optisches Polnisches, Si-Gesicht: CMP
Oblaten-Rand Abschrägung

Oberflächenrauigkeit

(10μm×10μm)

Si-Gesicht Ra≤0.20 Nanometer; C-Gesicht Ra≤0.50 Nanometer
Stärke a μm 350.0μm± 25,0
LTV (10mm×10mm) a ≤2μm ≤3μm
(TTV) a ≤6μm ≤10μm
(BOGEN) a ≤15μm ≤25μm ≤40μm
(Verzerrung) a ≤25μm ≤40μm ≤60μm
Chips/Einzüge Keine ermöglichten ≥0.5mm-Breite und -tiefe Breite und Tiefe Qty.2 ≤1.0 Millimeter

Kratzer a

(Si-Gesicht, CS8520)

≤5 und kumulativer Length≤0.5×Wafer-Durchmesser

≤5 und kumulatives Length≤1.5×Wafer

Durchmesser

TUA (2mm*2mm) ≥98% ≥95% N/A
Sprünge Keine ermöglichten
Verschmutzung Keine ermöglichten
Eigentum Grad P-MOS P-SBD Grad D-Grad
Rand-Ausschluss 3mm

Anmerkung: 3mm Randausschluß wird für die Einzelteile verwendet, die mit A. markiert werden.
