Produktdetails:
|
| Maße: | 100 ± 0.2mm | Produktname: | 4 Zoll MG-lackiertes GaN/Sapphire Substrates |
|---|---|---|---|
| Leitungs-Art: | P-artig | Ladungsträgerdichte: | > 1 x 10 ¹ ⁷ cm⁻ ³ (Konzentration von p+GaN-≥ 5 x 10 ¹ ⁹ cm⁻ ³ lackierend) |
| Widerstandskraft (300K): | < 10=""> | Mobilität: | > 5cm ² /V·s |
| Hervorheben: | LED-Laser-PIN-Epitaxialwafer |
||

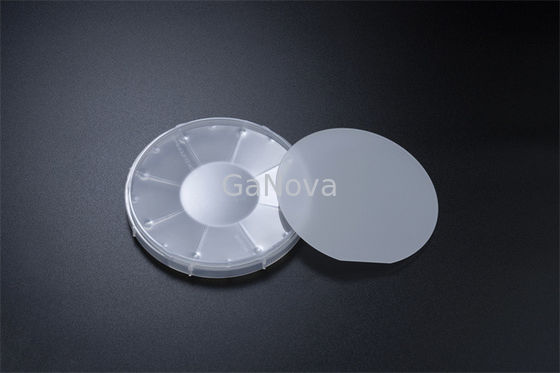

4 Zoll Mg-dotiertes GaN vom P-Typ auf Saphirwafer SSP-Widerstand ~10 Ω cm LED, Laser, PIN-Epitaxiewafer
Die elektrischen Eigenschaften von p-Typ Mg-dotiertem GaN werden durch temperaturvariable Hall-Effekt-Messungen untersucht.Proben mit einer Reihe von Mg-Dotierungskonzentrationen wurden durch metallorganische chemische Gasphasenabscheidung hergestellt.
Eine Reihe von Phänomenen werden beobachtet, wenn die Dotierungsdichte auf die hohen Werte erhöht wird, die typischerweise in Vorrichtungsanwendungen verwendet werden: die effektive Akzeptorenergietiefe nimmt von 190 auf 112 meV ab, die Verunreinigungsleitung bei niedriger Temperatur wird deutlicher, das Kompensationsverhältnis nimmt zu und die Die Valenzbandmobilität nimmt stark ab.
| 4-Zoll-Mg-dotierte GaN/Saphir-Substrate | ||
| Artikel | GaN-TCP-C100 |
|
| Maße | 100 ± 0,2 mm | |
| Dicke/Dicke STD | 4,5 ± 0,5 µm / < 3 % | |
| Orientierung | C-Ebene (0001) Abweichungswinkel zur A-Achse 0,2 ± 0,1 ° | |
| Orientierungsfläche aus GaN | (1-100) 0 ± 0,2 °, 30 ± 1 mm | |
| Leitungstyp | P-Typ | |
| Widerstand (300 K) | < 10 Ω·cm | |
| Trägerkonzentration | > 1 x 1017cm-3(Dopingkonzentration von p+GaN ≥ 5 x 1019cm-3) | |
| Mobilität | > 5cm2/V·s | |
| *XRD-FWHMs | (0002) < 300 Bogensekunden, (10-12) < 400 Bogensekunden | |
| Struktur |
~ 0,5 μm p+GaN/~ 1,5 μm p-GaN /~ 2,5 μm uGaN /~ 25 nm uGaN Puffer/430 ± 25 μm Saphir |
|
| Ausrichtung von Saphir | C-Ebene (0001) Abweichungswinkel zur M-Achse 0,2 ± 0,1 ° | |
| Orientierungsfläche aus Saphir | (11-20) 0 ± 0,2 °, 30 ± 1 mm | |
| Saphir polnisch | Einseitig poliert (SSP) / Doppelseitig poliert (DSP) | |
| Nutzfläche | > 90 % (Ausschluss von Rand- und Makrofehlern) | |
| Paket |
Verpackt im Reinraum in Containern: einzelne Waferbox (< 3 PCS) oder Kassette (≥ 3 PCS) |
|
