Produktdetails:
|
| Produktname: | 2 Zoll freistehende N-GaNsubstrate | Maße: | 50,0 ±0.3mm |
|---|---|---|---|
| Stärke: | 400 ± 30μm | Orientierungs-Ebene: | (1 - 100) ±0.1˚, ± 12,5 1mm |
| TTV: | ≤ 15µm | Bogen: | ≤ 20μm |
| Hervorheben: | 12.5mm gan epi Oblate,Nitridoblate des Galliums 2inch,gan epi 2Inch Oblate |
||

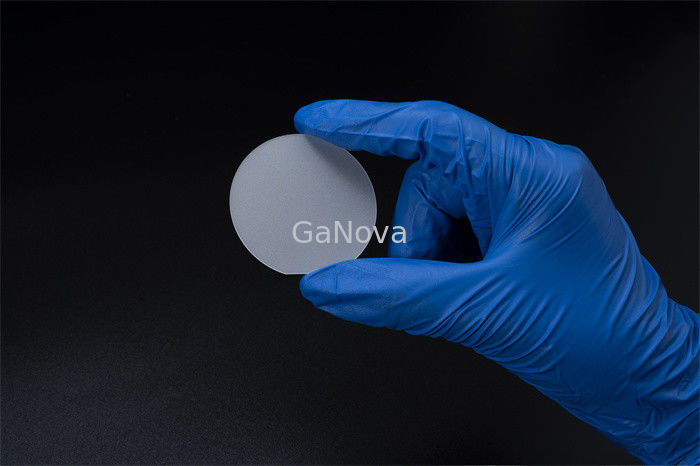

(1 - 100) ±0.1o, ± 1 2 Zoll freistehende N-GaN Substrate 12,5 Millimeters GaN-FS-C-N-C50-SSP
C-Gesicht 2inch Si-lackierte n-artige freistehende einzelne Kristallsubstrat GaN Widerstandskraft < 0="">
Wachstum von 1 μm-starken Si-lackierten GaN-Filmen wurde durch PSD mit pulsierten Magnetronspritzenquellen in einer N2-/Aratmosphäre durchgeführt. Das Si, das Konzentration in GaN lackiert, wurde von 2 × 1016 bis 2 × 1020 cm −3 gesteuert, indem man Sidampffluß von einer Festkörpermonokristallsiquelle sich unterschied.
In der Studie forschten wir nach, wie die elektrischen Eigenschaften von GaN durch PSD abhängen vom Si sich vorbereiteten, das Konzentrationen unter Verwendung der Temperatur-abhängigen Halleffektmaße lackiert.
| 2 Zoll freistehende N-GaNsubstrate | ||||||
|
Produktionsebene (P) |
Forschung (R) |
Attrappe (D) |
Anmerkung: (1) 5 Punkte: die miscut Winkel von 5 Positionen sind 0,55 ±0.15o (2) 3 Punkte: das miscut angelt von den Positionen (2, 4, 5) sind 0,55 ±0.15o (3) verwendbarer Bereich: Ausschluss der Peripherie und der Makrodefekte (Löcher) |
|||
| P+ | P | P | ||||
| Einzelteil | GaN-FS-C-N-C50-SSP | |||||
| Maße | 50,0 ±0.3 Millimeter | |||||
| Stärke | 400 ± 30 μm | |||||
| Orientierungsebene | (1 - 100) ±0.1o, ± 12,5 1 Millimeter | |||||
| TTV | ≤ 15 μm | |||||
| BOGEN | ≤ 20 μm | |||||
| Widerstandskraft (300K) | ≤ 0,02 Ω·cm für N-artiges (Si-lackiert) | |||||
| GA-Gesichtsoberflächenrauigkeit | ≤ 0,3 Nanometer (Polier- und Oberflächenbehandlung für Epitaxie) | |||||
| N-Gesichtsoberflächenrauigkeit | 0,5 μm ~1,5 (Simplex poliert) | |||||
| C-Fläche (0001) weg vom Winkel in Richtung zur M-Achse (miscut Winkel) |
0,55 ± 0,1O (5 Punkte) |
0.55± 0,15O (5 Punkte) |
0,55 ± 0,15O (3 Punkte) |
|||
| Durchzug von Versetzungsdichte | ≤ 7,5 x 105 cm2 | ≤ 3 x 106 cm2 | ||||
| Zahl und maximale Größe von Löchern in Ф47 Millimeter in der Mitte | 0 | ≤ 3@1000-μm | ≤ 12@1500-μm | ≤ 20@3000-μm | ||
| Verwendbarer Bereich | > 90% | >80% | >70% | |||
| Paket | Verpackt in einem Cleanroom im einzelnen Oblatenbehälter | |||||
