Produktdetails:
|
| Produktname: | 2 Zoll freistehende N-GaNsubstrate | Maße: | 50,0 ±0.3mm |
|---|---|---|---|
| Einzelteil: | GaN-FS-C-N-C50-SSP | Stärke: | 400 ± 30μm |
| N-Gesichtsoberflächenrauigkeit: | 0,5 ~1.5μm (Simplex poliert) | Orientierungs-Ebene: | (1 - 100) ±0.1˚, ± 12,5 1mm |
| Hervorheben: | Freistehende GaN-Substrate,einseitig polierte epitaktische Wafer,N-GaN-Substrate |
||

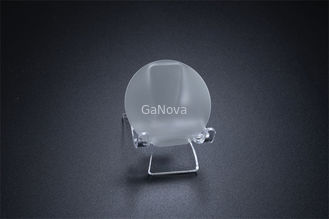

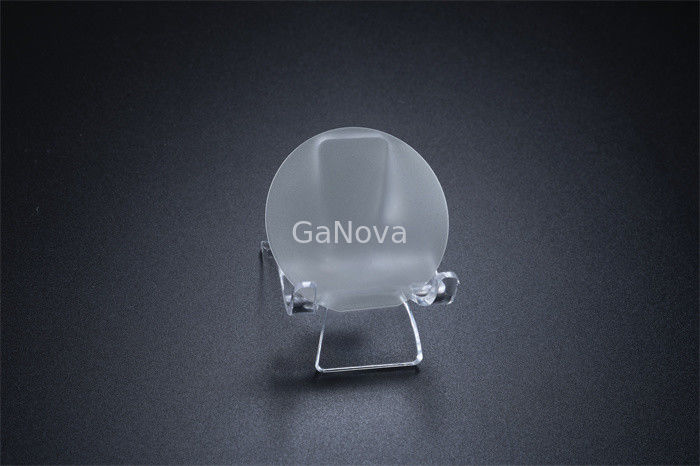

Freistehende 2-Zoll-N-GaN-Substrate Oberflächenrauheit der N-Fläche 0,5 ~ 1,5 μm (einseitig poliert)
Si-dotiertes 2-Zoll-C-Flächen-Si-dotiertes freistehendes GaN-Einkristallsubstrat vom n-Typ Widerstand < 0,05 Ω·cm Leistungsbauelement/Laserwafer
Überblick
Diese GaN-Wafer realisieren beispiellose ultrahelle Laserdioden und hocheffiziente Leistungsbauelemente für den Einsatz in Projektorlichtquellen, Wechselrichtern für Elektrofahrzeuge und anderen Anwendungen.
Galliumnitrid kann auch synthetisiert werden, indem Ammoniakgas in geschmolzenes Gallium bei 900–980 °C bei normalem atmosphärischem Druck injiziert wird.
| Freistehende 2-Zoll-N-GaN-Substrate | ||||||
|
Produktionsniveau (P) |
ReSOhrH(R) |
Schnuller(D) |
Notiz: (1) 5 Punkte: Die Fehlschnittwinkel von 5 Positionen betragen 0,55 ± 0,15Ö (2) 3 Punkte: Die Fehlschnittwinkel der Positionen (2, 4, 5) betragen 0,55 ± 0,15Ö (3) Nutzfläche: Ausschluss von Rand- und Makrodefekten (Löchern) |
|||
| P+ | P | P- | ||||
| Artikel | GaN-FS-CN-C50-SSP | |||||
| Maße | 50,0 ±0,3 mm | |||||
| Dicke | 400 ± 30 μm | |||||
| Orientierung flach | (1-100) ±0,1Ö,12,5 ± 1 mm | |||||
| TTV | ≤ 15 μm | |||||
| BOGEN | ≤ 20 μm | |||||
| Widerstand (300 K) | ≤ 0,02 Ω·cm für N-Typ (Si-dotiert) | |||||
| Ga Gesicht Oberflächenrauheit | ≤ 0,3 nm (poliert und Oberflächenbehandlung für Epitaxie) | |||||
| Rauheit der N-Oberfläche | 0,5 ~1,5 μm (einseitig poliert) | |||||
| C-Ebene (0001) Abweichungswinkel zur M-Achse (Fehlschnittwinkel) |
0,55 ± 0,1Ö (5 Punkte) |
0,55 ± 0,15Ö (5 Punkte) |
0,55 ± 0,15Ö (3 Punkte) |
|||
| Threading-Versetzungsdichte | ≤ 7,5 x 105cm-2 | ≤ 3 x 106cm-2 | ||||
| Anzahl und maximale Größe der Löcher in Ф47 mm in der Mitte | 0 | ≤ 3 bei 1000 μm | ≤ 12 bei 1500 μm | ≤ 20 bei 3000 μm | ||
| Nutzfläche | > 90 % | >80% | >70% | |||
| Paket | Verpackt in einem Reinraum in einem einzelnen Waferbehälter | |||||
