Produktdetails:
|
| Art: | Flacher Saphir | Produktname: | Blau des GaN-auf-Saphir-4inch/grüne LED-Oblate |
|---|---|---|---|
| Polnisch: | Simplex poliert (SSP)/doppelte Seite poliert (DSP) | Maß: | 100 ± 0.2mm |
| Orientierung: | C-Fläche (0001) weg vom Winkel in Richtung zu M-Achse 0,2 ± 0.1° | Stärke: | 650 ± 25μm |
| Hervorheben: | Blauer LED-GaN-Epitaxie-Wafer,4-Zoll-LED-Wafer,GaN-Epitaxie-Wafer C-Ebene |
||
4-Zoll-Blue-LED-GaN-Epitaxialwafer auf Saphir-SSP-C-Ebene (0001) Abweichungswinkel zur M-Achse 0,2 ± 0,1°
Blauer 4-Zoll-LED-GaN-Epitaxialwafer auf Saphir-SSP
Die Verwendung von blauer Strahlung in der LED-Technologie bietet zwei spezifische Vorteile – erstens verbraucht sie weniger Strom, zweitens ist sie effizienter in Bezug auf die Lichtleistung.Beispielsweise stieg die Effizienz blauer LEDs von 2014 bis 2018 mit Fortschritten bei Phosphor von 130-140 lm/W auf 200-210 lm/W.
Ein weiteres großes Problem bei der Herstellung blauer LEDs war die Schwierigkeit, GaN präzise p zu dotieren.In den späten 1980er Jahren entdeckten Amano und Akasaki, dass, wenn GaN mit Zinkatomen dotiert wurde, es mehr Licht emittiert und somit eine bessere p-Dotierung ergibt.Dieses Phänomen wurde später in einem Artikel von Nakamura erklärt.
| 4-Zoll-GaN-auf-Saphir-Blau/Grün-LED-Wafer | ||||
|
Substrat |
Typ | Flacher Saphir |
|
|
| Polieren | Einseitig poliert (SSP) / Doppelseitig poliert (DSP) | |||
| Abmessungen | 100 ± 0,2 mm | |||
| Orientierung | C-Ebene (0001) Abweichungswinkel zur M-Achse 0,2 ± 0,1° | |||
| Dicke | 650 ± 25 μm | |||
|
Epilayer |
Struktur | 0,2 μm pGaN/0,5 μm MQWs/2,5 μm nGaN/2,0 μm uGaN | ||
| Dicke | 5,5 ± 0,5 μm | |||
| Rauheit (Ra) | <0,5 nm | |||
| Versetzungsdichte | < 5 × 108cm-2 | |||
| Wellenlänge | Blaue LED | Grüne LED | ||
| 465 ± 10 Nanometer | 525 ± 10 Nanometer | |||
| Wellenlänge FWHMs | < 25nm | < 40 Nanometer | ||
| Chipleistung | Einschaltspannung bei 1 μA | 2,3-2,5 V | 2,2-2,4 V | |
| Nutzfläche | > 90 % (Ausschluss von Rand- und Makrofehlern) | |||
|
Paket |

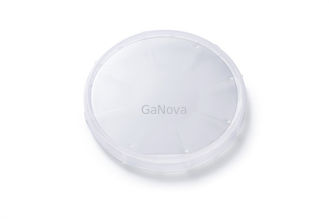

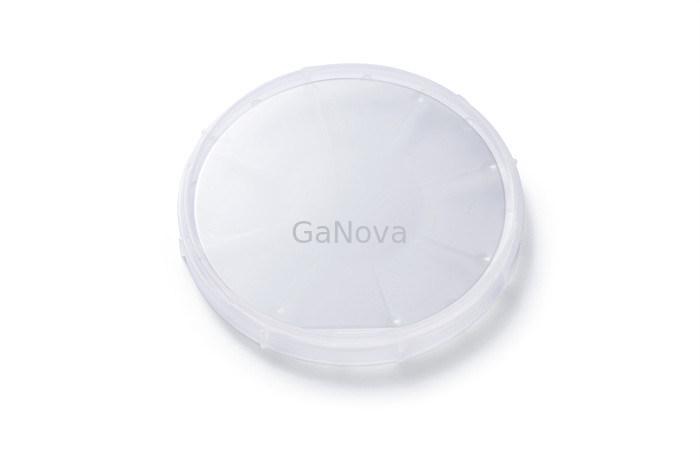

Verpackt in einem Reinraum in einem einzigen Waferbehälter |
|||
