Produktdetails:
|
| Produktname: | Einzelnes Kristallsubstrat GaN | Maße: | 5 x 10mm ² |
|---|---|---|---|
| Stärke: | 350 ±25µm | Orientierung: | Eine Fläche (11-20) weg vom Winkel in Richtung zur Fläche der M-Achse 0 ±0.5° A (11-20) weg vom Wink |
| TTV: | ≤ 10µm | Bogen: | - 10µm ≤ BOGEN ≤ 10µm |
| Hervorheben: | Gan-Gallium-Nitrid vom N-Typ,GaN-Epitaxie-Substrat Un-dotiert,A-Face-Gan-Gallium-Nitrid-Substrat |
||

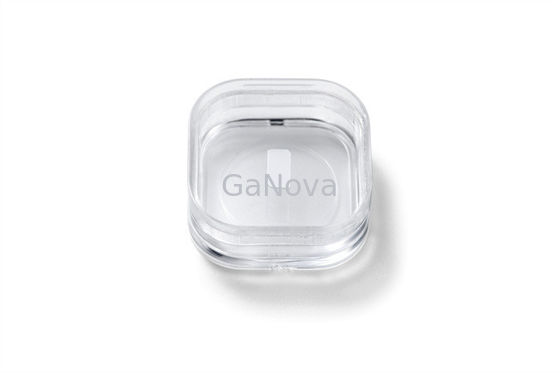

5*10,5 mm2 A-Fläche Undotiertes, freistehendes GaN-Einkristallsubstrat vom n-Typ Widerstand < 0,05 Ω·cm Leistungsbauelement/Laserwafer
Überblick
Die Leistungsdichte ist bei Galliumnitrid-Bauelementen im Vergleich zu Siliziumbauteilen stark verbessert, da GaN die Kapazität hat, viel höhere Schaltfrequenzen auszuhalten.Es hat auch eine erhöhte Fähigkeit, erhöhte Temperaturen auszuhalten.
| A FAs Free-stANDichNG GAN SubstRaTeS | ||||
| Artikel | GaN-FS-AUS | GaN-FS-ANS | GaN-FS-A-SI-S |
Bemerkungen: Zur Unterscheidung von Vorder- und Rückseite wird ein Kreisbogenwinkel (R < 2 mm) verwendet. |
| Maße | 5 x 10 mm2 | |||
| Dicke | 350 ±25 µm | |||
| Orientierung |
Eine Ebene (11-20) hat einen Versatzwinkel zur M-Achse von 0 ±0,5° Eine Ebene (11-20) Abweichungswinkel zur C-Achse – 1 ±0,2° |
|||
| Leitungstyp | N-Typ | N-Typ | Halbisolierend | |
| Widerstand (300 K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| BOGEN | - 10 µm ≤ BOGEN ≤ 10 µm | |||
| Rauheit der Vorderseite |
< 0,2 nm (poliert); oder < 0,3 nm (poliert und Oberflächenbehandlung für Epitaxie) |
|||
| Rauheit der Rückseite |
0,5 ~ 1,5 μm Option: 1~3 nm (fein geschliffen);< 0,2 nm (poliert) |
|||
| Versetzungsdichte | Ab 1 x 105bis 3 x 106cm-2 | |||
| Makrodefektdichte | 0cm-2 | |||
| Nutzfläche | > 90 % (Randausschluss) | |||
| Paket | Verpackt in einer Reinraumumgebung der Klasse 100, in einem 6-PCS-Behälter, unter einer Stickstoffatmosphäre | |||
Anhang: Das Diagramm des Fehlschnittwinkels
Wenn δ1= 0 ±0,5°, dann beträgt der Abweichungswinkel der Ebene (11-20) zur M-Achse 0 ±0,5°.
Wenn δ2= -1 ±0,2°, dann ist der Versatzwinkel der A-Ebene (11-20) zur C-Achse -1 ±0,2°.
Über uns
Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.
FAQ
F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
