Produktdetails:
|
| Oberflächenorientierung: | Ein-Fläche (11-20) | Material: | Hoher Reinheitsgrad Al ₂ O ₃ (>99.995%) |
|---|---|---|---|
| Stärke: | 430 ±15μm | R-Fläche: | R9 |
| Durchmesser: | 50,8 ±0.10 | Oblatenrand: | R-artig |
| Hervorheben: | Saphir-Wafer EPI Ready,LED-Saphir-Substrat R9,Saphir-Wafer A Plane |
||
Hochreines Al2Ö3＞99,995 % Saphir-Substrat-Wafer, spiegelpoliert, EPI-bereit

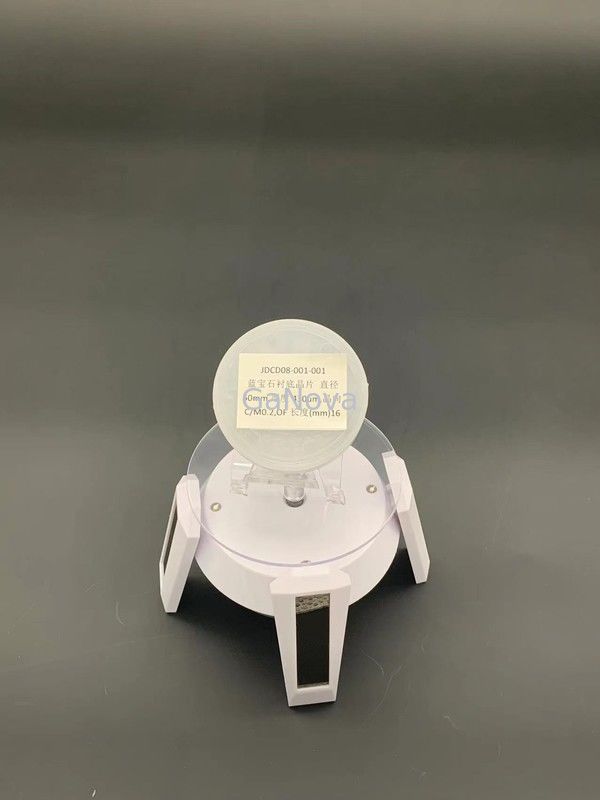

JDCD08-001-001 Durchmesser 50 mm Saphir-Substratwafer, Dicke 430 μm, Kristallorientierung C/M0.2, OF-Länge (mm) 16 LED-Chip, Substratmaterial
Saphir-Substrat Saphir-Substrat ist ein überlegenes Fenstermaterial für viele IR-Anwendungen von 3 µm bis 5 µm, da es beständig gegen hohe Temperaturen, Wärmeschock, Wasser- und Sanderosion, geringen dielektrischen Verlust, hervorragende elektrische Isolierung, wichtige mechanische und chemische Eigenschaften und Kratzen.Wir haben C-Plane R-Plane Saphirsubstrate.C-Plane-Saphirsubstrate, die für die Entwicklung von III-V- und II-VI-Verbindungen wie GaN für blaue LEDs und Laserdioden verwendet werden.
|
Parameter |
Spezifikation | ||
| Einheit | Ziel | Toleranz | |
| Material | Hochreines Al2Ö3(>99,995%) | ||
| Durchmesser | mm | 50.8 | ±0,10 |
| Dicke | μm | 430 | ±15 |
| Oberflächenorientierung | C-Flugzeug(0001) | ||
| -Off-Winkel zur M-Achse | Grad | 0,20 | ±0,10 |
| -Off-Winkel zur A-Achse | Grad | .00 | ±0,10 |
| Flache Ausrichtung | A-Flugzeug(11-20) | ||
| -Flacher Offset-Winkel | Grad | 0,0 | ±0,2 |
| Flache Länge | mm | 16.0 | ±1 |
| R-Ebene | R9 | ||
| Rauheit der Vorderfläche (Ra) | nm | ＜0.3 | |
| Rauheit der Rückseite | μm | 0,8 ~ 1,2 μm | |
| Qualität der Vorderseite | Hochglanzpoliert, EPI-bereit | ||
| Wafer-Rand | R-Typ | ||
| Fasenamplitude | μm | 80-160 | |
| Eingeschlossener Bogenradiant zwischen flacher Kante und runder Kante | mm | R=9 | |
| TTV | μm | ≤5 | |
| LTV (5 x 5 mm) | μm | ≤1,5 | |
| Bogen | μm | 0~-5 | |
| Kette | μm | ≤10 | |
| Lasermarkierung | Wie vom Kunden gefordert | ||
Über uns
Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.
FAQ
F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
