Halbleiterbauelemente 2-Zoll-Siliziumsubstrat-Wafer 8" 12"

Halbleiterbauelemente 2-Zoll-Siliziumsubstrat-Wafer 8" 12"
Halbleiterbauelemente 2-Zoll-Siliziumsubstrat-Wafer 8" 12"

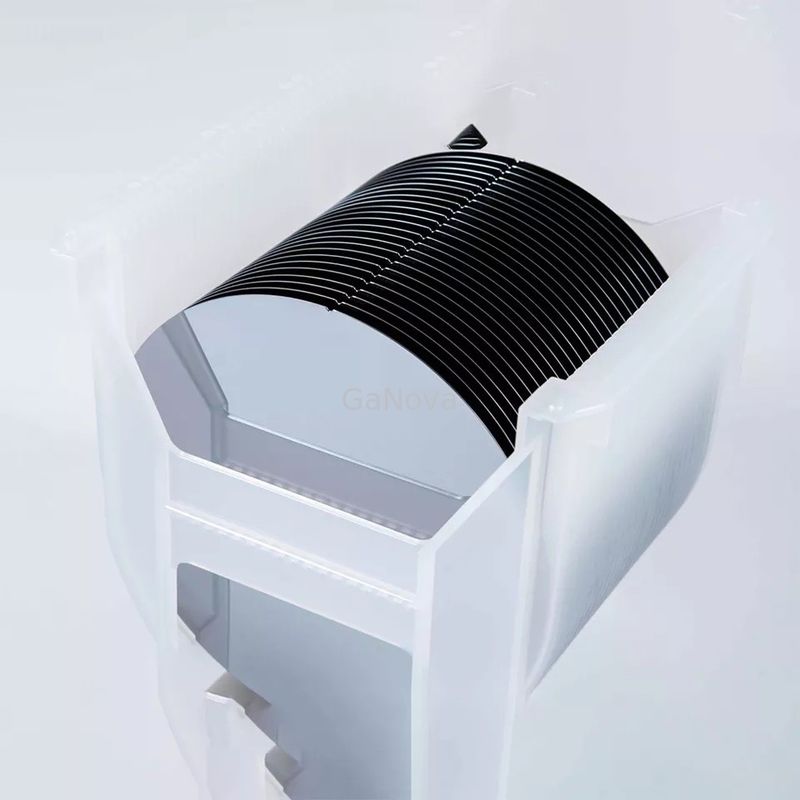

Großes Bild :  Halbleiterbauelemente 2-Zoll-Siliziumsubstrat-Wafer 8" 12"

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD06-001-002
Zahlung und Versand AGB:
Min Bestellmenge: 1
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 50000pcs/month

Halbleiterbauelemente 2-Zoll-Siliziumsubstrat-Wafer 8" 12"

Beschreibung
Durchmesser: 2" Grad: Haupt
Wachstums-Methode: CZ Orientierung: <1-0-0><1-1-1>,<1-1-0>
Art/Dopant: P-Art/Bor, n-Art/Phos, N Type/As, N Type/Sb Dicke (μm): 279
Dickentoleranz: Standard-± 25μm, maximales Fähigkeiten ± 5μm Widerstandskraft: 0.001-100 Ohmcm
Oberflächen beendet: P/E, P/P, E/E, G/G TTV (μm): Standard-<10μm, maximales Capabilities<5μm
Bogen/Verzerrung: Standard-<40μm, maximales Capabilities<20μm Partikel: <10>
Hervorheben:

2-Zoll-Siliziumsubstrat

,

Silizium-12-Zoll-Wafer

,

Siliziumsubstrat 8''

2-Zoll-Siliziumwafer 2"/3"/4"/5"/6"/8"/12" Prime Grade 0,001-100 Ohm-cm

2-Zoll-Siliziumwafer-MEMS-Geräte, integrierte Schaltkreise, dedizierte Substrate für diskrete Geräte




Überblick

Nahezu alle elektronischen Geräte um uns herum verwenden Halbleiterbauelemente.Dazu gehören Informationsgeräte wie Smartphones, PCs, Tablets und tragbare Computer;Haushaltsgeräte wie Fernseher und Klimaanlagen;und Verkehrsmittel vom Auto bis zum Zug.





Spezifikation

Siliziumwafer

Durchmesser



2"/3"/4"/5"/6"/8"/12"
Grad Prime
Wachstum Methode CZ
Orientierung <1-0-0>,<1-1-1>,<1-1-0>
Typ/Dotierstoff P-Typ/Bor, N-Typ/Phos, N-Typ/As, N-Typ/Sb
Dicke (μm) 279/380/525/625/675/725/775
Dicke Toleranz Standard ± 25 μm, maximale Kapazität/en ± 5 μm
Widerstand 0,001-100 Ohm-cm
Oberfläche Fertig P/E,P/P,E/E,G/G
TTV (μm) Standard <10 μm, maximale Fähigkeiten <5 μm
Bogen/Kette Standard <40 μm, maximale Fähigkeiten <20 μm
Partikel <10@0,5 μm;<10@0,3 μm;<10@0,2 μm;







Über uns

Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.





FAQ

F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
