Silikon8-zoll- wafer fertiges P/E OBERFLÄCHENP/P E/Z.B. /G

Silikon8-zoll- wafer fertiges P/E OBERFLÄCHENP/P E/Z.B. /G
Silikon8-zoll- wafer fertiges P/E OBERFLÄCHENP/P E/Z.B. /G

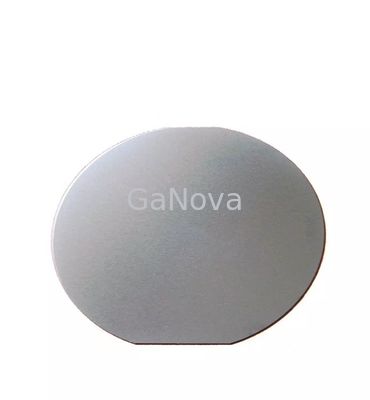

Großes Bild :  Silikon8-zoll- wafer fertiges P/E OBERFLÄCHENP/P E/Z.B. /G

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD06-001-002
Zahlung und Versand AGB:
Min Bestellmenge: 1
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 50000pcs/month

Silikon8-zoll- wafer fertiges P/E OBERFLÄCHENP/P E/Z.B. /G

Beschreibung
Durchmesser: 8" Grad: Haupt
Wachstums-Methode: CZ Dicke (μm): 725
Widerstandskraft: 0.001-100 Ohmcm Oberflächen beendet: P/E, P/P, E/E, G/G
Bogen/Verzerrung: Standard-<40μm, maximales Capabilities<20μm Partikel: <10>
Hervorheben:

Silikon8-zoll- wafer

,

Silikonsubstrat P/P

,

8-Zoll- Wafer P/E

2 Zoll Geräte der Siliziumscheibe-MEMS, integrierte Schaltungen, engagierte Substrate für getrennte Geräte


Überblick

Im Alltagsleben sehen wir kaum überhaupt eine Siliziumscheibe, aber sie werden in jeder Art des elektronischen Geräts benutzt und sind in unsere Leben unentbehrlich.
Allerlei technologische Innovation haben der Evolutionsentwicklung von elektronischen Geräten ermöglicht, die unermesslich unseren Leben hinzugefügt und groß kulturellen Fortschritt erleichterten haben.

Spezifikation

Siliziumscheibe

Durchmesser

2"/3"/4"/5"/6"/8"/12"
Grad Haupt
Wachstums-Methode CZ
Orientierung <1-0-0><1-1-1>,<1-1-0>
Art/Dopant P-Art/Bor, n-Art/Phos, N Type/As, N Type/Sb
Stärke (μm) 279/380/525/625/675/725/775
Dickentoleranz Standard-± 25μm, maximales ± 5μm Capabilit/IES
Widerstandskraft 0.001-100 Ohmcm
Oberflächen beendet P/E, P/P, E/E, G/G
TTV (μm) Standard <10 um="">
Bogen/Verzerrung Standard <40 um="">
Partikel <10>

Über uns

Wir spezialisieren uns, auf, eine Vielzahl von Materialien zu den Oblaten, zu Substraten und zu kundengebundenem optischem Glas-parts.components zu verarbeiten, die auf Elektronik, Optik, Opto Elektronik und vielen anderen Gebieten weitverbreitet sind. Wir auch haben nah mit vielen inländischen gearbeitet und Überseeuniversitäten, Forschungsinstitutionen und Firmen, stellen kundengebundene Produkt und Service für ihre R&D-Projekte zur Verfügung. Es ist unsere Vision zum Beibehalten eines guten Verhältnisses von Zusammenarbeit mit unseren allen Kunden durch unsere guten Rufe.

FAQ

Q: Sind Sie Handelsgesellschaft oder Hersteller?
Wir sind Fabrik.
Q: Wie lang ist Ihre Lieferfrist?
Im Allgemeinen ist es 3-5 Tage, wenn die Waren auf Lager sind.
oder es ist 7-10 Tage, wenn die Waren nicht auf Lager sind, es ist entsprechend Quantität.
Q: Stellen Sie Proben zur Verfügung? ist es frei oder Extra?
Ja könnten wir, die Probe für freie Gebühr anbieten aber tragen nicht die Frachtkosten.
Q: Was ist Ihre Zahlungsfristen?
Zahlungs- <> Zahlung >=5000USD, 80% T/T im Voraus, Balance vor Versand.
