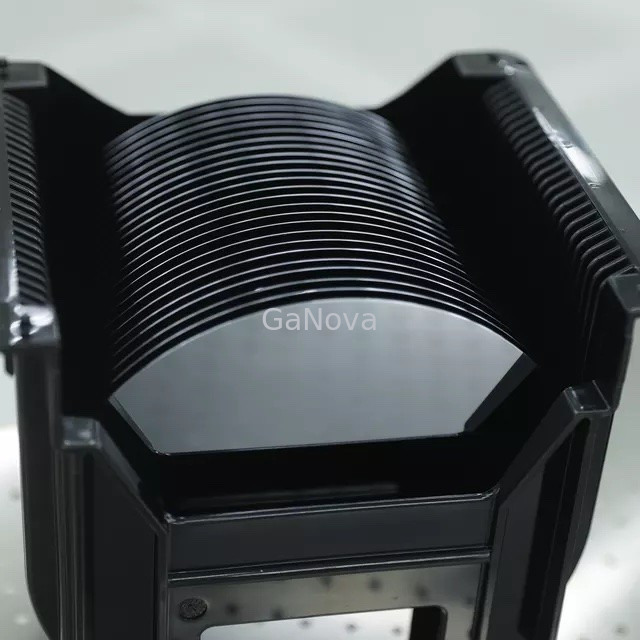

2'' Halbleiter-Siliziumwafer Dicke 279μm

2'' Halbleiter-Siliziumwafer Dicke 279μm
2'' Halbleiter-Siliziumwafer Dicke 279μm

Großes Bild :  2'' Halbleiter-Siliziumwafer Dicke 279μm

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD06-001-002
Zahlung und Versand AGB:
Min Bestellmenge: 1
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 50000pcs/month

2'' Halbleiter-Siliziumwafer Dicke 279μm

Beschreibung
Durchmesser: 2" Orientierung: <1-0-0><1-1-1>,<1-1-0>
Art/Dopant: P-Art/Bor, n-Art/Phos, N Type/As, N Type/Sb Dicke (μm): 279
Dickentoleranz: Standard-± 25μm, maximales Fähigkeiten ± 5μm Widerstandskraft: 0.001-100 Ohmcm
Oberflächen beendet: P/E, P/P, E/E, G/G TTV (μm): Standard-<10 μm, maximales μm Capabilities<5
Bogen/Verzerrung: Standard-<40 μm, maximales μm Capabilities<20 Partikel: <10>
Hervorheben:

2 '' Halbleiter-Siliziumwafer

,

N-Typ-Silizium-Epi-Wafer

,

n-dotierter Siliziumwafer 279um

2-Zoll-Siliziumwafer Dicke (μm)279 Widerstand 0,001-100 Ohm-cm

2-Zoll-Siliziumwafer-MEMS-Geräte, integrierte Schaltkreise, dedizierte Substrate für diskrete Geräte




Überblick

Nur wenige von uns haben die Möglichkeit, im täglichen Leben einem echten Siliziumwafer zu begegnen.Diese ultraflache Scheibe wird zu einer spiegelähnlichen Oberfläche poliert und so frei wie möglich von winzigen Oberflächenunregelmäßigkeiten gemacht, was sie zum flachsten Objekt der Welt macht.Es ist außerdem ultrarein, praktisch frei von Mikropartikeln und anderen Verunreinigungen.Diese Eigenschaften sind notwendig, damit es als Substratmaterial für die heutigen hochmodernen Halbleiter verwendet werden kann.





Spezifikation

Siliziumwafer

Durchmesser



2"/3"/4"/5"/6"/8"/12"
Grad Prime
Wachstum Methode CZ
Orientierung <1-0-0>,<1-1-1>,<1-1-0>
Typ/Dotierstoff P-Typ/Bor, N-Typ/Phos, N-Typ/As, N-Typ/Sb
Dicke (μm) 279/380/525/625/675/725/775
Dicke Toleranz Standard ± 25 μm, maximale Kapazität/en ± 5 μm
Widerstand 0,001-100 Ohm-cm
Oberfläche Fertig P/E,P/P,E/E,G/G
TTV (μm) Standard <10 μm, maximale Fähigkeiten <5 μm
Bogen/Kette Standard <40 μm, maximale Fähigkeiten <20 μm
Partikel <10@0,5 μm;<10@0,3 μm;<10@0,2 μm;







Über uns

Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.





FAQ

F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
