Bereite Sapphire Substrate Wafer Edge R Art Spiegel EPI polierte

Bereite Sapphire Substrate Wafer Edge R Art Spiegel EPI polierte
Bereite Sapphire Substrate Wafer Edge R Art Spiegel EPI polierte

Großes Bild :  Bereite Sapphire Substrate Wafer Edge R Art Spiegel EPI polierte

Produktdetails:
Modellnummer: JDCD08-001-001
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Zahlungsbedingungen: T/T

Bereite Sapphire Substrate Wafer Edge R Art Spiegel EPI polierte

Beschreibung
Oberflächenorientierung: Ein-Fläche (11-20) Material: Hoher Reinheitsgrad Al2O3 (>99.995%)
Stärke: 430 ±10μm R-Fläche: R9
Durchmesser: 50,8 ±0.10 Oblatenrand: R-artig
Hervorheben:

EPI bereite Sapphire Substrate

,

Polieroblate 430um der doppelten Seite

,

Sapphire Substrate Mirror Polished

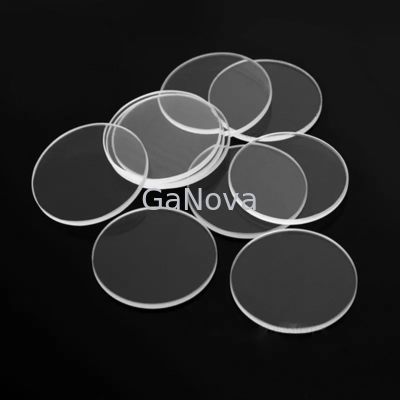

R-artiger Spiegel Thk 430μm 50mm Sapphire Substrate Wafer Wafer Edge polierte, EPI-bereit

JDCD08-001-001 Saphirsubstratoblate des Durchmesser-50mm, Thk 430μm, Kristallrichtung C/M0.2, der Länge (Millimeter) 16 LED-Chip, Substratmaterial

Saphir ist derzeit am passendsten, da eine Vielzahl von Halbleitern in den verschiedenen Geräten verwendet wird. Digital-Kommunikationsprodukte wie Smartphones, Digitalkameras, Waschmaschinen, LED-Birnen und Kühlschränke nutzen Halbleiter aus.

Es gibt auch sehr wenige elektronische Geräte, die von den integrierten Schaltungen leer sind. Da Zeit vergeht, finden mehr Entwicklungen auf dem Gebiet von Saphirsubstraten statt.

Parameter

Spezifikation
Einheit Ziel Toleranz
Material Hoher Reinheitsgrad Al2 O3 (>99.995%)
Durchmesser Millimeter 50,8 ±0.10
Stärke μm 430 ±15
Oberflächenorientierung C-Fläche (0001)
- Weg vom Winkel in Richtung zur M-Achse Grad 0,20 ±0.10
- Weg vom Winkel in Richtung zur Ein-Achse Grad 0,00 ±0.10
Flache Orientierung Ein-Fläche (11-20)
- Flacher Offsetwinkel Grad 0,0 ±0.2
Flache Länge Millimeter 16,0 ±1
R-Fläche R9
Vordere Oberflächenrauigkeit (Ra) Nanometer <0.3
Hintere Oberflächenrauigkeit μm 0.8~1.2μm
Vordere Oberflächenbeschaffenheit Spiegel polierte, EPI-bereit
Oblatenrand R-artig
Abschrägungsumfang μm 80-160
Öffnungswinkeleinheitswinkel zwischen flachem Rand und rundem Rand Millimeter R=9
TTV μm ≤5
LTV (5x5mm) μm ≤1.5
Bogen μm 0~-5
Verzerrung μm ≤10
Laser-Kennzeichen Wie Kunde erfordert
