Produktdetails:
|
Durchmesser: | 10 mm x 10 mm | Stärke (μm): | 400±50 |
---|---|---|---|
Kristallform: | 2H | Polytype: | {0001}±0,5° |
Grobheit: | Algesicht: Gesicht ≤0.5nm N (hinter): ≤1.2μm | Oberflächenpolnisch: | Aluminiumoberfläche: chemisches Polieren (Doppeltes |
Hervorheben: | Aluminiumnitridwafer ALN,2H-Aluminiumnitridwafer,10*10mm2 Aln-Wafer |
Das AlN-Substrat ist eines der beliebtesten Keramiksubstrate mit ausgezeichneter Hitzebeständigkeit, hoher mechanischer Festigkeit, Abriebfestigkeit und geringem dielektrischem Verlust.Die Oberfläche des AlN-Substrats ist ziemlich glatt und weist eine geringe Porosität auf.Aluminiumnitrid hat eine höhere Wärmeleitfähigkeit im Vergleich zu Aluminiumoxid-Substrat, es ist etwa 7 bis 8 mal so hoch.AlN-Substrat ist ein hervorragendes elektronisches Gehäusematerial.
Ein dünner Film aus Aluminiumnitrid ist eine hochtemperaturbeständige Aluminiumschicht.Bei hohen Temperaturen schützt diese Aluminiumschicht das Material.In Hochdruckumgebungen kann es instabil sein.Es kann einem Temperaturbereich von bis zu 980 °C standhalten.In niedrigeren Konzentrationen kann es für den Menschen giftig sein.Es wird auch in Mobiltelefonen verwendet.Seine Eigenschaften sind äußerst vielfältig.
10*10mm2 Einkristallsubstrat aus Aluminiumnitrid | |||
Kristallspezifikationen | Parameterwert | ||
Durchmesser (mm) | 10x10 | ||
Dicke (μm) | 400±50 | ||
Kristallform | 2H | ||
Polytyp | {0001}±0,5° | ||
Polieren der Oberfläche | Aluminiumoberfläche: chemisches Polieren (doppeltes Polieren kann angepasst werden) | ||
Rauheit |
Al Gesicht: ≤ 0,5 nm N-Seite (Rückseite): ≤ 1,2 μm |
||
Aussehen | quadratische Form | ||
Qualitätsstufe | S-Klasse (Super) | P-Klasse (Produktion) | R-Klasse (Forschung) |
HRXRD Halbe Höhe Breite@{0002}(Bogensekunde) | ≤150 | ≤300 | ≤500 |
HRXRD Halbe Höhe Breite@{10-12}(Bogensekunden) | ≤100 | ≤200 | ≤400 |
Absorptionskoeffizient bei 265 nm (cm-1) | ≤50 | ≤70 | ≤100 |
Kantenausschluss (mm) | 1 | 1 | 1 |
Einzüge | 无 | 无 | 无 |
Chips | 无 | 无 | ≤3 Kumulativ ≤1,0 mm |
TUA | ≥90% | ||
TTV (μm) | ≤30 | ||
Krümmung (μm) | ≤30 | ||
Bogen (μm) | ≤30 | ||
Risse
|
Nein, bloßes Auge, starkes Licht | ||
Kontamination | Nein, bloßes Auge, Strahlung | ||

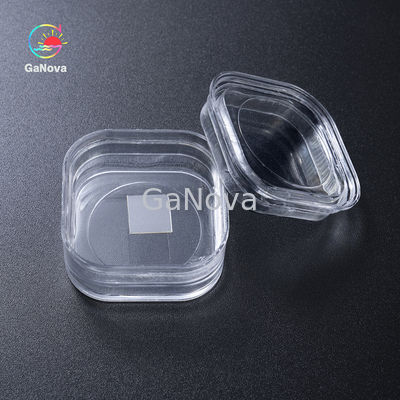

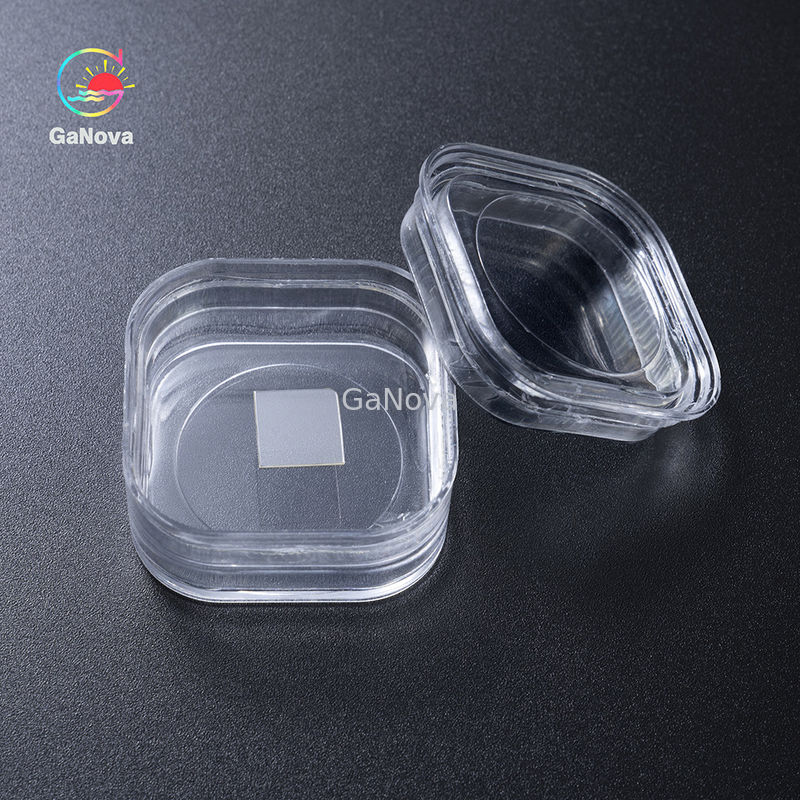

Paket | Monolithische Waffelbox |
